摘 要： 摘要：高壓電纜作為電力中繼，其承載著高負荷的電力傳輸，其設備絕緣在電力轉送過程中不僅受到電、熱的直接影響，還會因使用時間不良環境等多種因素導致性能逐漸弱化，因此必須定期不定期對之進行放電檢測，及早發現存在的隱患。 關鍵詞：高壓電纜;局部放電;
摘要：高壓電纜作為電力中繼，其承載著高負荷的電力傳輸，其設備絕緣在電力轉送過程中不僅受到電、熱的直接影響，還會因使用時間不良環境等多種因素導致性能逐漸弱化，因此必須定期不定期對之進行放電檢測，及早發現存在的隱患。
關鍵詞：高壓電纜;局部放電;檢測技術
我們常用的電是從發電廠發出，之后通過輸電線路傳輸?shù)阶冸娬荆詈笤儆勺冸娬据斔偷礁鱾�用戶。從中不難看出高壓電纜作為電力中繼，其承載著高負荷的電力傳輸，其設備絕緣在電力轉送過程中不僅受到電、熱的直接影響，還會因使用時間不良環境等多種因素導致性能逐漸弱化，甚至是出現缺陷，一旦發生故障，將直接影響電力傳輸，因此必須定期不定期對之進行放電檢測，通過絕緣檢測和診斷技術能夠更早的發現其中的故障，從而第--時間進行解決，以保障其正常運行。
1局部放電的原理
電纜的絕緣體內部，容易受到外界干擾因素影響，尤其在制造、加工中，多少都會存在氣泡等各樣的雜質，使該區域的擊穿電壓大幅度的降低，繼而容易出現放電現象。電纜在使用時，受到電場作用影響，絕緣體內部，出現部分區域放電，但是并沒有貫穿施加電壓導體間的，稱為局部放電。在相關局部測量規范中，對其局部放電的定義，也做出了一系列的描述，即部分橋接的放電現象，在導體附近發生，也可以不發生;但是這種情況的出現，無疑是一種安全隱患，電纜出現老化、絕緣擊穿的情況，不利于電力系統的長壽命發展。針對電纜局部放電檢測工作的展開，是為了更好的通過檢測局部放電信息的收集、分析，對存在的早期問題、風險、隱患，進行發現、處理，從而更好的推動電力系統的良性發展。局部放電現象，主要發生在絕緣內部，受到電場作用影響，內部缺陷附近形成了局部電容，此時正負電荷，會集結在不同極性的兩端，局部電場場強增大，最后電容擊穿放電，形成局部放電現象，并伴隨著脈沖電流的產生。
局部放電作為-種電氣放電現象，其產生的最主要原因是絕緣介質外施電壓高到-定程度時產生電離的電氣放電，歸根結底是由于變電設備絕緣內部的一些氣泡、空隙、雜質和污穢等缺陷造成的。變電設備絕緣中常常容易出現局部放電，時間久了則易造成電介質的局部損壞，這樣就會因局部小問題帶來整個變電設備的運行問題。如果長期存在局部放電，極易出現絕緣擊穿和沿面閃絡的問題，這是對變電設備的致命打擊。所以必須定期不定期地對電力設備進行局部放電試驗，全面檢測設備的絕緣狀況，確定絕緣故障的原因及其受損程度。
2高壓電纜局部放電檢測的必要性
高壓電纜作為電力傳輸?shù)闹匾橘|(zhì)，同時擁有良好電氣性能、耐熱性和強機械性能等諸多優點，近年來在電力系統的輸配電中廣泛應用;但是高壓電纜難以避免其自身存在的缺陷，尤其是在高壓電纜制作過程中難以保證其絕緣的絕對完好，在安裝鋪設電纜時，容易因機械力導致絕緣受到擠壓等損害，更重要的是長時間使用后因為濕潮、土壤侵蝕等導致絕緣被腐蝕受損，這些隱患最終會引起高壓電纜絕緣的擊穿。高壓電纜因其鋪設的特殊性而導致故障排查和檢修難度相當大。隨著我國高壓特高壓系統的不斷發展，電壓等級在不斷升高，隨之而來的是對高壓電纜接頭的絕緣要求更加嚴格，電纜附件制作也將更加復雜，其故障的風險也隨之提高，因此必須對高壓電纜接頭給予足夠的重視，做好其故障排查，以保障整個電纜系統的正常運行。
為保證高壓電纜正常運行，就要定期不定期的對高壓電纜開展絕緣檢測。過去的多年，我國廣泛通過預防性試驗的方法進行電力檢修，這種檢修易造成停電，帶來了極大的不便;為在不影響正常的電力使用情況下進行高壓電纜檢修，近年來對于高壓電纜接頭的絕緣檢測日益成為新的研究熱點。通過對在線檢測技術的不斷研究，實現了通過電纜絕緣良好程度的特征信號及其判據對運行中的電纜絕緣是否存在被擊穿的隱患進行有效判定。

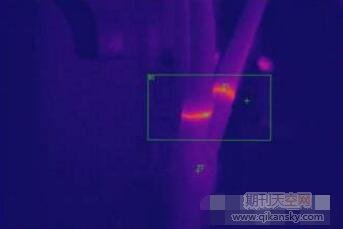

3高壓電纜接頭局部放電檢測方法
3.1電纜局部放電定位法
在對電纜放電進行檢測時，如果能找出局部放電源的位置，那么將大大提高放電檢測的效率和精確性，為了達到這一目的，通常采用時域反射法進行放電位置的判定。該方法的運用原理如下：將脈沖檢測裝置架設在電纜的一端，利用局部放電脈沖在電纜中傳播造成的反射原理，獲取同一脈沖在電纜中來回傳播的情況和時間差數據，然后利用找出脈沖位置來判定局部放電源的位置。如果將局部放電信號耦合裝置架設在電纜近端，那么可以利用脈沖電流法檢測阻抗。當然也可以通過高頻電流傳感器等方式來找尋檢放電脈沖信號位置。一旦電纜接頭發生局部放電，那么產生的脈沖會形成幅值相等的兩個信號，并以相反的方向在電纜線路內傳播，不同的信號會具有不同的傳播時間，利用兩個信號到達的時延差，參考電纜中脈沖的傳播速度等參數，能夠大致確定局部放電脈沖發出的區域。同樣，對電力電纜進行帶電檢測時，傳感器也能檢測到類似的脈沖群信號，利用其方向可初步確定局放源的位置，只有找出局部放電源的位置，才能找出故障所在，并進一步采取故障排除措施，從而保障電纜的正常運行。
3.2超高頻電容藕合法
超高頻電容藕合器，主要由金屬屏蔽層、電容藕合器、導線芯、外半導電層、XLPE絕緣組成。該方法的優點為設計有電容耦合器，極限頻率為500MHz，常用作電纜、附件局部放電的超高頻傳感器，照比以往的局部放電測量，自身的靈敏度要更高。但同時也存在超高頻信號衰減問題，需要在其電纜接頭、端部，借助傳感器的安裝，實現局部放電測量工作，容易對其電纜表層，造成不同程度的破壞。
3.3Rogowski線圈電流傳感器檢測法
高壓電纜的局部放電信號幅值很小，另外持續時間很短，僅為ns數量級，但是卻有較寬的頻譜。因此為了進行高壓電纜局部放電檢測，必須配備寬頻帶、靈敏度高、線性度好、輸出失真小且穩定的耦合器。Rogowski線圈電流傳感器作為一種I/V轉換器型電流傳感器應用廣泛。通常將Rogowski線圈制作成圓形或矩形，選擇空心或帶有磁性的骨架，在骨架上均勻纏繞螺線圈。在Rogowski線圈的原邊是一匝線圈，副邊則是多匝線圈，被測脈沖電流會產生磁通，磁通會與副邊線圈相交鏈。當Rogowski線圈有脈沖電流通過時，螺線管的每一匝中就會產生磁通，整個Rogowski線圈N匝中產生大小與導體中脈沖電流大小的磁鏈成正比，電動勢會因磁鏈的變化而變化，且電動勢與電流成正比。這種傳感器檢測方法能夠較好的找出局部放電源之所在，為快速排出故障奠定基礎，應用較為便捷。
3.4電磁藕合法
應用由羅氏線圈、前置放大器、頻譜分析儀等組成的電纜局部放電監測系統;檢測的原理是當局部放電信號存在時，金屬屏蔽層會對其脈沖電流進行感應，當有脈沖電流傳遞到傳感器時，會在其二次繞組部位，感應出存在的異樣放電信號，從而檢測到局部放電信號。
3.5超聲波檢測法
該檢測系統，以壓電晶體為傳感器，壓電晶體具有信號、電荷量轉換的性質，通過前置放大器，經過光電元件轉換，實現光、電信號的轉換;最后在示波器上，顯示出放大后局放電信號。本檢測法具有簡單安全的優點，但存在靈敏度較低的缺點。
推薦閱讀：中級電子工程師晉升高級職稱需要什么
4結語
絕緣在電力轉送過程中不僅受到電、熱的直接影響，還會因使用時間不良環境等多種因素導致性能逐漸弱化，甚至是出現缺陷，一旦發生故障，將直接影響電力傳輸，因此必須定期不定期對之進行放電檢測，通過絕緣檢測和診斷技術能夠更早的發現其中的故障。——論文作者：1 周亭亭 2 孫野
