摘 要： 摘要隨著第五代移動網絡的普及和信號傳輸頻率的提高，PCB中信號完整性相關問題已受到越來越多的關注。而在印制電路設計中，背鉆stub對高頻信號有很大影響。文章基于仿真軟件HFSS建立了不同背鉆深度的模型，得到了不同stub值對應的插入損耗。通過制作測試板驗
摘要隨著第五代移動網絡的普及和信號傳輸頻率的提高，PCB中信號完整性相關問題已受到越來越多的關注。而在印制電路設計中，背鉆stub對高頻信號有很大影響。文章基于仿真軟件HFSS建立了不同背鉆深度的模型，得到了不同stub值對應的插入損耗。通過制作測試板驗證了仿真結果，即stub長度增加會使信號完整性變差。
關鍵詞PCB;背鉆;插入損耗;HFSS;信號完整性
0前言
隨著第五代移動網絡的普及和信號傳輸頻率的提高，PCB中信號完整性相關問題已受到越來越多的關注。在PCB設計中，通孔是連接各層線路的橋梁[1]，然而實際應用中并不是所有層都需要互連，如果常規通孔不加以處理，信號會在多余的銅柱上進行傳輸，這些銅柱通常被稱為stub。在高頻信號下，stub會對信號造成很大影響。
目前，業內主要通過背鉆來解決這一問題。背鉆是指在通孔完成后進行二次鉆孔，將多余stub去除的工藝。由于加工設備精度以及板厚公差等因素的限制，目前的背鉆技術只能盡量減小stub長度，并不能完全達到消除stub的效果。Stub的存在會造成阻抗不連續，從而產生反射、諧振[2]等，隨著頻率的升高，帶來的影響越大[3]。
ANSOFTHFSS是目前比較常用的高頻三維結構電磁仿真工具，通過建模仿真可以得到S參數進行信號傳輸、反射特性的分析。根據仿真結果可以對模型進行改良從而優化設計[4]。
文章基于Ansoft公司的仿真軟件HFSS建立了PCB差分過孔的模型，設置不同stub長度得到了對應的插入損耗。制作測試板驗并通過矢量網絡分析儀進行信號測試，對比仿真結果驗證了stub長度增加會使信號完整性變差。
1實驗
1.1實驗材料與儀器
實驗材料：生益M4芯板及半固化片(PP)
實驗儀器：安捷倫矢量網絡分析儀(AgilentNetworkAnalyzer-E5071C)，愛斯達自動取樣機，奧林巴斯金相顯微鏡，schmoll鉆機，AnsoftHFSS仿真軟件，Si9000QuickSolver。
1.2背鉆結構仿真

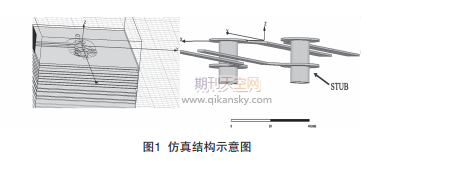

1.2.1模型建立在HFSS軟件中建立如圖1所示的24層電路板結構，信號層為第三層，信號線為帶狀差分線。
1.2.2仿真參數設置
設置掃頻范圍為0到20GHz，并如圖2設置8組stub，分別為信號層L3到L4、L6、L9、L12、L15、L18、L21、L24對應長度為142、403、783、1378、1788、2376、2756、3126μm。
1.3測試板制作
1.3.1實驗設計
由于需要測試不同背鉆深度的信號差別，所以疊構采用24層的設計，板厚控制在(3.30±0.33)mm，具體疊構如圖3所示。
信號層：L3，參考層：L2/L4。信號孔孔徑：0.25mm;7個接地孔為通孔，孔徑：0.25mm;
傳輸線設計為圖4所示的帶狀差分線，，差分阻抗100Ω。線寬：97μm，線距：284μm。設計8對長短差分線，線長：(254/50.8)mm，分別鉆穿L4、L6、L9、L12、L15、L18、L21，剩余一組不做背鉆處理，并標記編號為(1)到(8)。
1.3.2制作流程
內層圖形轉移→AOI→壓合→鉆孔→電鍍→圖形電鍍→鍍錫→背鉆→堿蝕→AOI防焊→化鎳金→成型
1.3.3樣品的制備
為了準確獲取stub長度，需要制備背鉆孔截面切片以便觀察。將樣品從測試板上取下，先后用180#，400#，2400#，4000#金相水砂紙打磨，再用拋光液處理。然后把打磨好的樣品清洗干凈，在金相顯微鏡下觀察并測量各組樣品stub長度。
2結果與討論
.1仿真結果與分析
圖5為仿真模型的插入損耗，隨著stub長度增大，插入損耗也相應增大，當stub大于1378μm時，信號損耗顯著增大，并且在20GHz以內即出現諧振點。過孔stub長度為237μm、2756μm、3126μm時，分別在12.5、13.5、16.5GHz發生諧振。根據過孔模型可以建立如圖6的等效電路，其中L表示過孔傳輸線路，C1、C2表示焊盤與參考地之間的形成的等效電容結構[5]，C3表示stub。信號在過孔傳輸時，stub相當于一個微型天線。由于天線尺寸越小，工作頻率(諧振頻率)越高，所以stub變長，諧振頻率會變小從而影響信號傳輸。
2.2測試板驗證與分析
圖7所示為金相顯微鏡中觀察測量出8組樣品的stub長度。由表1，可知stub實際的長度與預期的設計值有出入，這是由于加工設備精度以及板厚公差等因素所造成度誤差。
相關知識推薦：電路專業博士發幾篇SCI論文
圖8為測試板8組差分線在0到20GHz的插入損耗對比圖，可以看到stub越短插入損耗越小。(0~5)GHz插損受stub長度的影響相對較小，在信號頻率為5GHz時，各組樣品之間插損最大相差0.046dB/cm。5GHz開始，stub較長的4組樣品插損已經開始顯著下降，并且stub為(1932、2359、2766、2934)μm的四組樣品分別在16.4GHz，13.9GHz，11.8GHz，10.8GHz發生諧振。stub小于1442μm的樣品在(0~20)Ghz內并沒由出現諧振點，stub=1442μm時插損在高頻已開始經顯著下降，說明諧振點已經非常接近20GHz。Stub較短的三組樣品在20GHz的插損最大相差0.14dB/cm。
可以看出與實際測試板的插損曲線相比，插損變化的大體趨勢一致，損耗均隨stub變長而增加。但由于仿真模型為理想模型，線路、孔銅表面均為光滑，所以信號損失較小，對應的插損值也相應變小，stub較長的幾個諧振點也隨之后移。但是仿真結果仍可以指導PCB結構的設計優化。
在印制電路板設計中，回波損耗值越小則表明信號傳輸損耗越小。圖9為測試板回波損耗，可以看出，回波損耗均大體表現出上升的趨勢。Stub為(1932、2359、2766、2934)μm的樣品分別在16.4GHz，13.9GHz，11.8GHz，10.8GHz頻率下，回損出現轉折點，可能與傳輸信號發生諧振有關。當頻率增大到20GHz時，Stub長度為141μm樣品的回波損耗值為19.49dB，說明信號功率的衰減較小，有利于高頻信號的傳輸。
3結論
文章在對24層電路板背鉆結構進行信號仿真然后制作測試板加以驗證，對于信號頻率較低(Frequency<3GHz)的電路板，stub長度對信號完整性影響相對較小，背鉆精度要求也可降低同時能節約成本。然而信號傳輸頻率較高時，較長的stub對應的諧振頻率點較低，這會顯著影響信號完整性。所以對于高頻電路板不僅需要做背鉆處理，而且對背鉆精度要求較高。——論文作者：何知聰王守緒周國云何為孫玉凱陳德福羅毓瑤陳苑明徐成剛何雪梅
