0 引言
電力系統生產模擬是一種通過優化發電機組生產情況，模擬系統調度運行，滿足負荷需求，從而確定最優運行方式下各電廠發電量、生產成本、邊際價格等系統生產指標的工具[1, 2]。它被廣泛地應用于電力系統的成本分析、規劃、運行，電力市場以及風險管理等領域。相關研究可追溯至 20 世紀 60 年代[3]，兼顧機組停運因素的隨機生產模擬[5]方法的出現顯著提升電力系統風險決策水平。經過長期發展，針對大規模水火電電力的生產模擬方法已較為完善[1,2]。
為應對能源與環境危機，各國政府相繼提出了構建高比例乃至 100%可再生能源電力系統的目標，電力系統的結構和運行發生深刻變化。受一次能源限制，風電、太陽能發電具有顯著的季節特性和隨機、波動特征，對電力電量的跨季節分配、跨日調節、日內調整和實時平衡等不同時間尺度的靈活資源提出了更高要求。為促進間歇式清潔電力消納，近年來抽水蓄能、光熱發電、大容量電池、燃?xì)獍l(fā)電等新型發電和儲能設備發展迅速，電力系統正逐漸轉變?yōu)榭稍偕茉措娏χ鲗?dǎo)的多能互補電力系統[4]。
這種轉變給電力系統分析、運行、控制與規劃帶來全面的挑戰，就生產模擬方法而言主要面臨如下問題：1)如何描述可再生能源電力的技術經濟特性?2)現有模擬框架能否兼容新型發電技術、實現多能源電源在不同時空尺度上的協同配合?3)如何高效實現多能源電源互補運行，確保模擬的最優性與快速性?4)現有模擬結果與指標體系能否完備地刻畫電力系統運行，全面支撐未來的應用需求?
圍繞上述問題，研究人員已開展大量研究，并取得一定進展。本文從基本模型、實施框架、模擬方法以及指標體系和應用等方面對含多能源電源的電力系統生產模擬的相關研究進行了概述，分析了研究現狀和亟需解決的關鍵問題，以期促進相關研究的開展，推進可再生能源主導電力系統的規劃與發展。
1 生產模擬概述

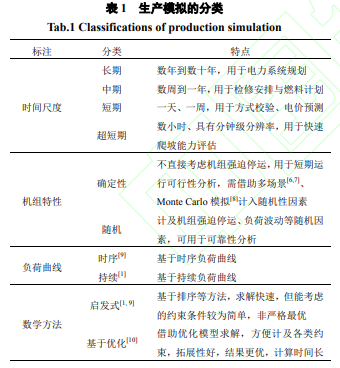

生產模擬以電力系統調度運行為仿真對象，通過機組運行狀態和出力分配的模擬確定系統生產成本、運行風險等關鍵指標，同時能夠預測電價和設備利用小時數，在電力系統規劃、運行和電力市場中具有廣泛的應用與潛力[2,5]。可按照不同標準對生產模擬進行分類，如表 1 所示。
與一般仿真研究類似，可從以下幾方面對生產模擬方法評價。首先是相似性，即能否如實地還原所關注的系統的結構組成、運行規律和運行要求。其次是準確性，即模擬策略能否盡可能地精確地計算所關注的指標。最后是效率，即所需計算資源和計算時間的多寡。在應用中常需根據對象和應用場景對上述指標折衷考慮，如為保持較高效率而犧牲部分準確性和相似性。
2 基礎模型
負荷、發電機等元件的模型是建立模擬框架、開展模擬計算的基礎，會顯著影響模擬精度和效率。生產模擬關注的元件特性可分為技術、經濟特性兩類。前者涉及系統功率平衡和元件運行約束，即元件的電量、電力、靈活性(爬坡速率)以及隨機性等，對系統可靠性有顯著影響;后者主要指各類資源的調用成本，與成本評估密切相關。
2.1 負荷模型
常見模型有時序負荷曲線 (Chronological Load Curve，CLC)、持續負荷曲線(Load Duration Curve, LDC)和分塊負荷曲線(Load Block Curve， LBC) [1]三種，如圖 1 和表 2 所示。
傳統的生產模擬研究通常認為負荷是相對固定的外部需求。但隨著智能電網建設，可控負荷、分布式發電、儲能等分布式能源(DER)發展迅速，負荷特性發生了顯著變化。一方面，負荷側可控性不斷增強，在系統運行中發揮更加積極的作用;另一方面，分布式發電的發展使負荷不再是單純的用電需求，而成為“廣義負荷”，特性與可再生能源特征密切相關。總的來說，負荷側資源種類繁多，數量龐大，性質復雜，與用戶使用行為和氣象條件等因素密切相關。研究人員針對電動汽車[11,12]、加熱或空調[13]等特定類型負荷建立了曲線模擬、聚合模型，但對負荷側整體宏觀可控特性的定量建模與描述手段仍很欠缺，特別是在規劃問題中廣義負荷的結構、組成不斷發展變化，建模更加困難，適用于大規模分布式能源接入后生產模擬的負荷側建模方法仍有待發展、完善。
2.2 可控機組模型
生產模擬是對運行計劃和調度過程的模擬，涉及的機組運行約束和成本特性與優化調度[6]問題類似。火電運行約束包括容量、最小技術出力、最小連續開停機時間以及爬坡速率等。燃煤、燃?xì)獾炔煌愋秃鸵?guī)模機組的差異主要通過參數取值不同體現。水電機組運行受到水文條件影響，還需考慮水(電)量、強迫出力和預想出力約束。
其他發電技術運行約束更為復雜，如核電機組調峰[14]需依照一定規律;熱電聯產機組涉及熱、電耦合問題，通常以熱電比、熱電運行域[15] 描述;聯合循環發電機組[16, 17]涉及不同數目蒸汽輪機和燃?xì)廨啓C(jī)的協同配合。抽水蓄能等儲能型機組還涉及抽水、發電平衡問題，同時狀態切換、功率調節范圍、爬坡速率等運行約束，與機組類型相關[18]。電池等儲電裝置建模與抽蓄類似[19]。光熱發電裝置[20]較為特殊，兼具可再生能源發電、儲能以及汽輪機三部分特點，需對各個環節分別建模。通常上述運行約束均可采用混合整數線性模型建模。
火電運行成本主要由燃料耗量特性決定，常采用一元、多元(聯產機組)二次函數描述。為便于計算，可使用分段線性化方法近似[21];當燃料函數非凸時，還需引入整數變量。水電、抽蓄的水量消耗特性與水頭、流速相關，但生產模擬中通常僅做水量電量簡單折算。相對穩定工況下的機組運行成本建模已較為成熟，但為配合可再生能源電力消納，機組通常需要頻繁調整出力乃至啟停切換、進一步壓低出力，由此導致機組動態調節費用和深度調峰工況[22]下運行成本仍有待進一步研究。
與優化調度問題不同，生產模擬特別是中長期模擬中還涉及機組強迫停運等隨機因素。通常采用如式(1)所示兩狀態模型描述可控機組故障特性[1]。式中隨機變量 xi 表示機組可用容量，ci 和 qi 為機組裝機容量和強迫停運率。考慮機組部件故障時，該模型可拓展為式(2)所示的多狀態模型[1]，式中 ci,j和 pi,j 分別表示狀態 j 下機組的可用容量及概率。在現有模型中，機組運行的技術約束和隨機特性很難兼顧，因此以隨機性分析為主的研究中通常會對機組運行約束進行簡化。
2.3 隨機性電源模型
風電、光伏、徑流式水電等出力取決于一次能源特性，不確定性顯著，其建模研究側重于出力隨機性的描述。隨機性電源建模與處理是可再生能源主導電力系統生產模擬面臨的關鍵難題。
1)概率分布模型
1980 年代就有研究分析了風電長期特性，認為其服從 Weibull 分布，并建立了如式(2)所示的多狀態機組模型[23]，將其納入隨機生產模擬體系。類似地，有研究采用 Beta 分布對光伏出力建模。概率模型能反映可再生能源長期的電量特征、功率分布范圍，但難以刻畫短時的出力波動特性。
2)基于出力曲線的模型
出力曲線能直觀反映可再生能源電力調峰、爬坡等時序特性。它可直接由出力或氣象歷史統計數據得到，也可根據統計數據模擬得到。研究者通常采用統計分析[24]、ARMA[25]、隨機微分方程[26]等方法對風速、風電出力建模，再模擬抽樣曲線。光伏出力受日照影響顯著，通常需先對輻射強度、晴空指數等天氣因素進行模擬[27]，也有研究直接對光伏出力序列建模分析[28]。如何反映可再生能源出力的時空相關性是出力模擬研究面臨的重要挑戰。為此，研究者采用了多維 ARMA 模型[29]、Coupla 函數[30]和隱馬爾科夫鏈[31]等方法。通過上述“數據-模型-數據”思路模擬得到的曲線具有顯著的波動特征，但難以保證模擬數據的特征與原始數據完全一致，近來也有學者提出利用生成性對抗神經網絡(GAN)實現由數據直接到數據的可再生能源出力模擬[32]。
全年(多年)的出力曲線能反映可再生能源的全場景信息，但數據量大，難以在生產模擬中高效處理，同時曲線本身沒有顯式的隨機性建模，無法反映隨機性電源對運行備用的需求。在優化調度中，研究人員提出了隨機多場景模型[6]，采用場景樹及相應概率描述隨機性，但受問題規模限制，無法直接應用于時間跨度達數周、數年的模擬問題;提出了魯棒模型[33]，采用不確定集[34] 刻畫可再生能源功率預測誤差，但涉及多層優化問題的求解，計算效率有待提升。
3)時序-概率模型
結合概率分布和出力曲線模型的特點，研究人員提出了時序多狀態機組模型[35]，即采用不同的多狀態機組模型描述不同時段的可再生能源出力特征，以兼顧其隨機性和波動性。進一步提出了基于 Markov 過程、時變 Markov 過程、多層 Markov 過程的時序多狀態機組形成方法[36]，描述相鄰時段出力的關系，兼顧其爬坡特征。但構建上述模型需大量數據;同時模型的應用方法尚不完備，主要應用于基于啟發式方法的生產模擬或模擬產生出力序列等場合。
快速波動是可再生能源電力并網面臨的重要挑戰，除上述出力模型外，也有研究人員采用極值分析等技術對可再生能源電力爬坡事件建模分析[37]。但尚無研究就可再生能源出力模型與爬坡模型間的關聯性進行分分析。
總的來說，現有元件模型已能反映或兼顧負荷、電源在某(些)方面的特性，但相應處理分析手段還不完善，這不僅與建模研究相關，還取決于模擬框架和模擬方法。同時，負荷和電源特性不斷發展，相應模型也需發展完善，以適應含大規模分布式能源的電力系統生產模擬需求。
3 模擬框架
按負荷模型不同，生產模擬框架可分為基于 LDC 的[1]和基于CLC 的[9]兩類。它們在分析對象、算法選取、性能與應用等方面也有顯著不同。前者側重于長時間尺度，而后者側重于高時間分辨率和詳細運行約束的建模。
3.1 基于 LDC 的模擬框架
基于 LDC 模擬的基本思路是：1)按照發電成本對機組排序，依次投運;2)考慮電源出力隨機性時，將電源出力與裝機容量的差值等效為負荷增加，并按相應概率對 LDC 修正;3)根據裝機容量和最終 LDC 確定系統可靠性指標。
如圖 2 所示，Lmax 為系統最大負荷，F(xiàn) 0表示原始 LDC，其下方面積為負荷電量。按照排序，投運機組 1，其帶負荷區間為[0,C1]，該區間對應面積即為機組 1 的發電量。考慮式(2)所示多狀態機組模型，其發電量 E1可表示為式(3);相應地， LDC 修正為 F 1，即式(4)。所有機組投運后根據等效負荷超出系統總裝機容量 Cs 的情況，在最終的 LDC(F n )上確定可靠性指標，如式(5)。對于水電機組，需根據式(3)在 LDC 下尋找一塊面積與給定電量相等[1]。也有文獻探討了抽水蓄能電站 [1]、熱電聯產機組的模擬問題。
為適應間歇式能源電力特性，研究人員對 LDC 框架進行了大量改進。在形成 LDC 曲線前用時序新能源出力修正負荷曲線[7];借助負荷頻率曲線分析評估新能源出力波動對機組啟停的影響[38]，這些工作均以可再生能源電力完全消納為前提，不適用于高滲透率情形。文獻[39]用停機備用、額定出力等多種狀態對火電建模，以計及連續開停機時間等約束，但仍無法解決火電機組出力水平的優化問題。文獻[23]采用等效多狀態機組模型將風電納入 LDC 框架。考慮可再生能源出力波動，文獻[35, 36]進一步采用了時序多狀態機組模型。針對機組檢修、太陽照射等導致的電源間歇性可用，文獻[40]提出了一種考慮時段劃分的 LDC 模擬框架，該框架可視為時序多狀態機組模擬的一個特例。
基于 LDC 的模擬具有如下特點：1)適用于中長期模擬，一般按周、月形成持續負荷曲線;2) 機組運行約束簡化，以排序代替運行方式優化，按最大可用容量投運;3)能顯式處理機組強迫停運等隨機性因素。因此計算速度快、模擬結果豐富，不僅能獲得可靠性指標，還能區分各機組發電量中哪些用于供給負荷、有哪些用于提供備用， (見圖 2)。但也有一些局限性：1)無法反映時序波動特征;2)難以對機組出力精確優化，實現多類發電技術的精確協同;3)過度簡化了運行約束，無法反映可再生能源電力消納的要求，同時也難以處理網絡傳輸容量等復雜約束。
3.2 基于 CLC 的模擬框架
基于 CLC 的生產模擬包含以下步驟：1)根據歷史統計或模擬抽樣確定元件狀態和負荷曲線; 2)將一定時間周期內的系統運行建模為優化問題，求解確定系統運行方案;3)多次調用求解運行模擬模型，計算長期運行指標。運行模擬模型可抽象為式(6)，通常以系統運行費用最低為目標。式中 gi,t表示機組 i 在 t 時刻有功出力，fi和 hi 分別表示機組發電成本函數和運行約束，l 表示功率平衡與線路傳輸容量等系統運行約束。
上述模型實質上是基于規劃數據而非運行數據的機組組合問題。該方法具有以下特點：1)復現了系統運行計劃的基本過程，方便計及各類約束，特別是機組啟停、爬坡以及儲能等跨時段約束;2)受求解效率限制，一次僅能求解一周、一天的運行模擬問題，通過反復調用實現長時間模擬;3)便于模擬電力市場運行，調整目標函數和約束即可模擬各種市場交易和運行規則，以式(6) 為原型構建出清模型，并根據其對偶乘子取值對電價進行估計;4)難以顯式處理隨機性因素，特別是機組隨機停運。
為應對大規模可再生能源并網帶來的調峰、爬坡問題，基于 CLC 的生產模擬獲得了廣泛關注 [9,41-43]。這類方法思路直觀，但涉及大量大規模優化問題的求解，計算效率低;同時由于主要關注短期、超短期的運行約束，而容易忽視季節、月度特性等中長期運行的限制與配合。
3.3 混合框架
LDC 和 CLC 框架在效率和精度上各有優勢，研究人員提出了一些結合二者特點的混合框架，例如在模擬流程上的配合，取得了部分改善，但仍有一定的局限性。總的來看，基于 LDC 的模擬計算效率高，能提供可靠性性等概率性指標，在中長期模擬等場景下仍有其適用性;基于 CLC 的模擬能夠詳細地反映系統運行特別是調峰、備用等約束，能夠精細分析可再生能源消納情況。更加深入地結合二者特點，構建更完善的混合框架，是發展高效生產模擬方法的重要途徑。
4 模擬方法
不確定性分析和優化模型求解是完成生產模擬的關鍵方法。前者用于處理各類隨機因素，進行充裕度分析;后者用于最優運行方式的確定。
4.1 不確定性分析
考慮一次能源和負荷波動、元件強迫停運的不確定性因素，發電機組可用容量以及負荷水平可用隨機變量和隨機過程描述。對可控機組來說，其可用出力服從二項或多點分布;負荷、隨機性電源通常服從連續分布。
隨機變量的特殊分布及相關性是多種概率分析方法面臨的共性難題。針對前者，常采用 Nataf 變換、三階多項式正態變換[53]等方法，將非正態分布轉化為正態分布后進一步處理;針對后者，常采用奇異值分解技術[54]將相關變量表示為多個獨立隨機變量線性組合的形式。
除概率分析外，研究人員還針對負荷時序波動和越限發生頻率提出了增量頻率概念，建立了與概率分析類似的頻率并聯、串聯公式[1]，為分析負荷、新能源出力時序波動對系統運行的影響提供了有力工具。但總的來說，現有不確定性分析工具仍局限于單一時間斷面分析，面向隨機全過程的高效分析模型和工具仍有待完善。
4.2 優化模型求解
優化模型求解是模擬系統運行方式、實現多能源電源協同運行的基礎。混合整數規劃工具的發展使得生產模擬中的運行方式安排不再局限于啟發式或線性規劃等簡單方法，能夠方便地考慮機組啟停、爬坡等約束，更好地適應了大規模可再生能源并網的需求。
隨著系統規劃擴大，式(6)所示機組組合問題求解難度顯著提升;特別是在生產模擬中，需反復調用求解該問題實現全周期多場景模擬，計算效率問題尤其突出。研究者進行了多方面嘗試： 1)問題分解，通過 Lagrangian Relaxation[55]、 Benders 分解[6]、Dantzig-Wolfe 分解[56]等方法，將原問題分解為一系列可并行處理的子問題，協調求解;2)變量與約束削減，通過機組聚合[57]、時段聚合[58]等途徑減少變量數量，或通過某種原則確定部分變量取值[59]，剔除、聚合部分約束條件[60];3)使用更大規模的計算資源，如云計算平臺[61]，進行仿真分析。
這些方法在削減計算時間上取得了顯著成效，但也存在一定的誤差與精度損失。如何盡可能提升計算效率是機組組合問題的恒久話題。大規模可再生能源電力并網，系統運行不確定性顯著增加;同時，為促進清潔能源消納，元件類型不斷豐富，模擬對象不斷擴大，提升優化問題求解效率的需求進一步凸顯。
5 指標體系與應用
模擬指標是生產模擬結果的直觀反映，對其應用有顯著影響。隨著電力市場改革推進，生產模擬的應用將不再局限于規劃和運行方案的評估校驗，它在電價預測、項目投資決策、風險管控等領域中的巨大潛力將得到挖掘和重視。相應地，生產模擬指標也需進一步發展、完善。
5.1 指標體系
生產模擬指標可分為系統指標、元件指標。系統指標用于評估全系統運行和規劃運行方案的合理性，主要包含表 5 所示的幾類。其中，為適應大規模清潔能源電力消納，爬坡容量不足概率 [62, 63]、調峰容量不足概率[64]等系統靈活性指標得到了廣泛關注。文獻[65]對靈活性的概念、性質進行了詳細探討，與可靠性不同：1)它不僅與系統結構相關，還與運行方式相關，運行點不同，靈活程度不同;2)與時間尺度相關，允許調整時間不同，功率調整靈活程度不同。以靈活性應對新能源不確定性已成為共識，迫切需要建立完善的靈活性測度與平衡理論指導系統的運行與規劃。文獻[66]提出的 Do-Not-Exeed(DNE)限值具有啟發意義;基于此，文獻[67-68]提出了風電可消納域的概念并將其與系統運行方式協同優化。
為適應清潔能源發展，元件指標研究也有所進展。除了傳統的單位容量投資、年利用小時、設備利用率外，針對可再生能源還提出了置信容量(容量置信度) [69]、可避免費用等指標。置信容量可根據電源固有屬性或等效的發電、帶負荷能力計算，描述了隨機性電源在長期電力/電量平衡中的作用，在系統規劃和運行中有重要意義。
5.2 應用
通過生產模擬可以評估系統規劃或中長期運行方案的經濟性、可靠性以及靈活性指標，預測機組發電量，對可再生能源電力消納進行量化分析，進而對規劃運行方案進行優化，解決系統備用預留等實際問題。WASP、JASP 等國內外早期開發的電源規劃程序都集成了基于 LDC 的隨機生產模擬模塊，并將其作為重要功能[1]。由 GE 開發的 MAPS [41]具備基于 CLC 的生產模擬功能，在國外電力咨詢行業獲得了廣泛應用。集成了 CPLEX、Gurobi 以及 Xpress 等多個求解器的 PLEXOS[70]因其豐富的模型、靈活的建模方式獲得關注。求解器是制約生產模擬軟件性能和應用的重要因素。為規避商業求解器高昂的使用費，基于開源求解器的生產模擬軟件開發已得到國外研究者的關注[42]。以中國電科院為代表的國內研究機構也開發了包含新能源模擬、時序運行模擬以及消納分析等功能在內的生產模擬工具[43]，為我國新能源電力系統的規劃和發展提供了有力支撐[10]，但當前國內大多數研究和工具仍依賴于國外進口的商業求解器。
生產模擬不僅可用于電力系統的優化規劃和優化運行，在電力市場中也有巨大潛力[1, 5]，如表 6 所示。與基于時間序列的預測方法不同，基于生產模擬的電價預測從電價生成機制出發，可方便地計及天氣、極端事件等外部因素以及系統內部發展和參與者策略性行為的影響[71,72]。相比于規劃運行領域而言，面向電力市場應用的生產模擬指標和方法還不完善。隨著電力市場改革的深入，市場參與主體不斷豐富，生產模擬在投資決策、競價策略等方面的應用將得到重視，迫切需要針對電力市場以及參與主體的決策行為，提出相關指標，推動生產模擬工具在市場領域中的應用。
6 主要問題與挑戰
立足大規模可再生能源接入和電力市場改革背景，需要面向新的系統特性和應用需求對生產模擬開展更系統深入的研究，解決以下關鍵問題。
1)一體化的元件建模與分析方法。元件模型是生產模擬的基礎，現有建模研究已能在一定程度上反映負荷、電源特別是可再生能源的特征，但割裂了模型構建與模型使用間的聯系，部分模型難以在生產模擬中高效應用。可以借鑒大數據分析理論與技術，構建建模與分析決策一體化方法，詳細描述大規模可再生能源和分布式能源的不確定性、相關性以及互動特征，并適應生產模擬計算分析的需求。
2)開放靈活的生產模擬框架。電力系統組成結構不斷復雜，與外部聯系也更加緊密，需要開發更開放的生產模擬框架，來描述不斷豐富擴大的新對象、處理線路傳輸容量等漸受重視的新因素，分析系統運行的新問題，適應電力能源系統發展的需求。
3)高效準確的生產模擬方法。基于 CLC 的模擬是適應可再生能源主導電力系統多變運行方式和電力市場應用的必然選擇，但計算效率低。迫切需要開展高效優化算法研究，縮短計算時間，支撐大規模、長時間尺度以及精細化的生產模擬計算，為優化決策提供更豐富的數據支撐。除傳統方法外，深度學習等人工智能技術在某些領域中已展現出強大的計算分析能力[73]，其在電力系統特別是在生產模擬中的潛在應用值得重視。
4)完善的生產模擬方法和指標體系。隨著應用場景的豐富，很難通過一種模擬方法或模型滿足全部需求。應基于生產模擬的一般理論，面向特定需求，詳略得當?shù)靥幚砭扰c效率的關系，開發不同類型的生產模擬模型與方法。結合電力市場等場景應用需求，完善模擬結果與指標體系，為實際應用提供更直接的支持。
7 結語
能源革命背景下，我國傳統的管制電力系統正逐漸演變?yōu)榭稍偕茉粗鲗?dǎo)的、市場化運營的多能源電力系統，這給生產模擬及其應用帶來了新的挑戰與機遇。機組運行靈活性、多能源電力協同以及線路傳輸容量等與清潔能源電力消納密切相關的因素將受到重視。同時，不僅需要對系統運行情況進行模擬，還需要分析電價等市場信息;不僅需要得到確定性結果，還需要分析潛在風險。在此背景下，迫切需要對生產模擬的模型、框架、算法和指標體系進行相應發展與完善，基于傳統生產模擬的豐富積累，建立適應可再生能源出力時空特性和電力市場環境的模擬理論。——論文作者：邵成成 1，馮陳佳 1，傅旭 2，楊攀峰 2，王秀麗 1，王錫凡 1
