摘 要： 摘 要 通過物聯網技術實現地質災害各監測要素的物物相連，實現前端報警、無線互聯互通功能，建立地質災害監測預警平臺，實現專業監測數據具備部、
摘 要 通過物聯網技術實現地質災害各監測要素的物物相連，實現前端報警、無線互聯互通功能，建立地質災害監測預警平臺，實現專業監測數據具備部、省、市、縣四級信息互聯互通的功能實時共享; 使監測預警信息實時發送至隱患點防災責任人、監測責任人和監測人，以指導一線防災工作高效開展; 并在自貢市榮縣一匹山崩塌預警過程中取得了重要成效，具有很強的參考價值。
關鍵詞 地質災害 物聯網 自動化 實時監測
0 引言
地質災害嚴重危害人民群眾生命、財產和生存環境，地質災害防治工作是重大民生地質工作，在地質事業中占有重要地位，是一項高難度、高科技的工作。地質災害防治措施主要為工程治理、應急排危、避險搬遷、監測預警等幾大方面，但是由于工程治理、應急排危、避險搬遷由于受資金投入、難易程度、群眾意愿等原因，大部分地質災害隱患點主要還是采取的監測預警手段。2016 年 7 月 28 日，習近平同志在河北唐山考察時，提出了“兩個堅持、三個轉變”的新時期防災減災新理念，更是把災害預警提到了一個很重要的位置。政府和相關部門在地質災害監測預警方面開展了部分工作并取得了一定成效，目前存在群測群防工作中新技術新方法運用普及程度差，監測精度低，應對突發性地質災害預警能力弱，預警主要靠監測人員經驗判斷，在應對點暴雨、夜暴雨、夜間隱患變形、高位滑坡/崩塌等突發性事件做到及時發布預警信息依然較為困難，可見這種傳統的監測預警方式已經難以適應目前防災工作的需要。物聯網技術作為實現物物相連和信息處理自動化的技術，具有傳輸速度穩定、速度快、同時多向預警、方便嵌入多傳感器、可定制化等特點，地質災害預警優勢明顯 ( 高 樹 志 等，2018; 王 晨 昇 等， 2017) 。通過物聯網技術建立地質災害預警平臺，可實現快速、準確的預警，為群眾及時轉移、部門采取防災措施爭取寶貴時間，達到趨利避害的作用。
1 研究現狀
劉傳正提出建立中國地質災害監測預警站網的構想，主要包含監測預警網絡的總體要求、制度體系等，并對地質災害預警工程體系的建立進行了探討 ( 劉傳正，2000，2002; 賈彬譽和徐光黎，2017) ; 黃健通過結合遙感技術、WebGIS 技術對地面地質災害影像位移技術進行了監測( 黃健，2012) ，并在雅安滑坡地區開展了實例驗證，驗證了系統的有效性; 張傳武，公岷基于物聯網系統對山洪地質災害預警系統進行了設計( 張傳武和公岷，2013) ; 張衛等根據降雨型滑坡的形成機理，建立了基于物聯網的滑坡地質災害預警系統( 張衛等，2013) ; 杜金星等人利用物聯網技術，開展了甘肅白龍江流域的地質災害預警，取得了良好效果( 杜金星等，2014) ; 丁明濤等通過無線傳感網，對岷江上游地區典型泥石流開展了監測預警工作，取得了良好效果( 丁明濤等，2015) ;魯學軍等人從地質災害群測群防體系構成、業務鏈和運行機制等方面入手探討了基于移動終端地質災害群測群防系統功能的實現( 魯學軍等，2017) 。
2 物聯網自動實時化預警平臺的建立
2.1 野外地質災害物聯監測終端的布設
在查明隱患點影響因素和啟動機制的基礎上，在隱患點周邊布設自動雨量計，在滑坡、崩塌隱患點變形跡象明顯或變形強烈區域布設裂縫伸縮儀、三維傾斜儀、滑坡或崩塌體上拉裂房屋墻體布設裂縫報警器、在泥石流溝的上、中游建立聲光感應器、自動雨量計等傳感器，通過野外設立前端監測報警終端，實現各傳感器之間數據的匯交與上傳、實時報警、短信發送( 魏世玉等，2016; 崔萌，2018) 。
2.2 物聯網監測預警系統總體架構
2.2.1 系統結構

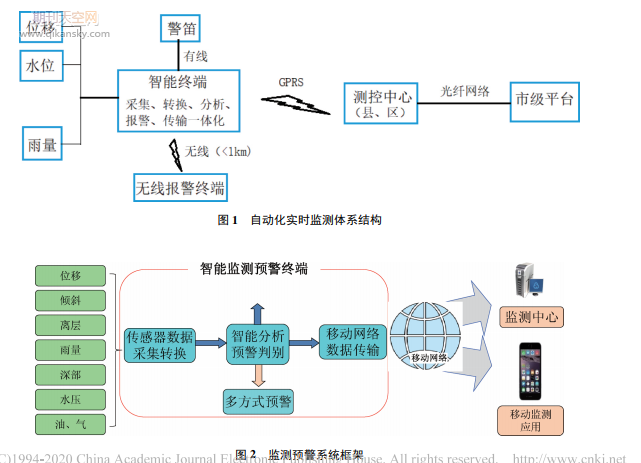

地質災害監測工作遵循“信息就是指揮棒”原則，因此縣級節點地質災害防治管理工作主要體現在災前的數據采集分析、傳輸發布管理以及相關通訊保障工作、災中的現場應急支撐工作; 位移、雨量、水位等傳感器接入監測預警終端，監測預警終端集數據采集、控制、預警、傳輸于一體，每秒即時完成采樣、轉換、分析、閾值判斷、報警( 現場警笛、無線報警、短信、電話、后臺) ，通過 GPRS /北斗衛星系統將測量數據傳回監測預警平臺( 李忠權等，2018; 葛歡等，2018) 。多渠道的報警方式提高預警可靠性，縮短了預警響應時間，對減少人員傷亡和財產損失起到了積極作用。監測預警平臺可根據行業技術規范或者使用者需要轉換為標準代碼數據庫，進一步實現與市、省級平臺對接。( 圖 1) 。
本文出自：《礦產勘查》是研究礦產形成與分布的地質條件、礦床賦存規律、礦體變化特征及工業礦床最有效查明和評價方法的實用地質學，具有較強的綜合性、實踐性、經濟性和政策性，屬經濟地質學的范疇，是地質科學與經濟科學的綜合體現，利用有關地質科學、技術科學和經濟科學的成就，直接服務于國民經濟建設。
智能監測預警終端是“基于物聯網的智能監測預警系統”的重要組成部分，系統由“前端監測報警”和“監測中心”兩大部分構成( 圖 2) 。“前端監測報警”部分主要包含多種高性能傳感器、智能監測預警終端，完成傳感數據采集、模數轉換、分析判斷、斷網存儲、數據上傳、現場報警等功能( 劉宇， 2015) 。
2.2.2 系統功能
( 1) 高度集成: 智能監測預警終端集數據實時采集、模數轉換、分析判斷、多式報警、無線傳輸于一體; 一個終端可完成多種不同類型的測量( 位移、雨量、傾斜、壓力、溫度、濕度等) ;
( 2) 多預警閥值設置: 每一個監測量至少可設定 3 個預警閥值;
( 3) 斷網工作: 斷網后設備能夠繼續實時監測、現場預警;
( 4) 實時監測預警: 采樣時間與數據自動上傳時間分開管理，現場監測時間間隔可以達到每秒 10 次，數據上傳時間間隔設定后可通過 GPRS 網絡/北斗衛星系統自動上傳到遠端監測預警平臺;
( 5) 多種報警功能: 具備現場警笛、無線遠程警笛( ≥1km) 、短信、電話等報警方式以達到提高預警可靠性要求( 徐龍泉，2018) 。
2.2.3 手持終端操作
災害智能監測預警系統通過無線移動網絡的 SMS 實現手持終端( 手機、平板電腦) 與監測終端的雙向傳輸，以方便用戶隨時了解和掌握監測點的變化。同時，可將隱患點照片、現場巡查記錄等資料實時上傳，實現現場辦公。還可以對終端進行遠程設置。主要功能: 終端重啟、設置參數、查詢參數、在線離線、開關狀態、溫度查詢、時間設置、其他功能。
2.3 預警預報設置
預警預報采用的 GPRS /北斗無線通信技術、嵌入式單片機技術和網絡通信技術，具有穩定性強、實時性好、應用性廣的特點，功能強大、數據真實可靠，故障發生率較低。前端數據處理芯片采用高精度算法，該解決過程不需要人工干預，將 IO 控制和無線數據通信過程結合在一起，可以直接接入標準發射器或儀器輸出的模擬信號、電平信號、干觸點信號、脈沖信號等，完成傳感器模擬信號的采集。數據存儲周期和報告周期可以根據用戶環境的要求靈活調整。通過靈活的多點組網，可以選擇簡單方便的串行布線方式，以及高效的實時 GPRS 網絡方式等傳輸方式。通過前端預警平臺可完成設備的參數設置和數據的接收顯示存儲等工作( 表 1) 。
前端監測預警終端集信號采集、量值轉換、分析判斷、現場報警功能于一體，內置多個預警閾值，當測量到達預警閾值時自動啟動預警方式: 現場報警、無線報警、短信、電話等。
2.4 地質災害監測預警平臺的建立
2.4.1 地質災害監測預警平臺概要
終端的測量數據通過前端監測預警終端存貯在 ACCESS 數據庫中，為實現監測部省市縣四級互聯互通、實時共享提供后期保障; 計算機網絡系統主要為系統數據接收、處理、加工與信息查詢、預警指揮與信息發布、信息交換等服務提供硬軟件平臺。部級、省級、市( 州) 級、縣級之間的數據信息共享與交換可通過“一張圖系統”、“地質云”、“各地區地質環境管理信息系統”或互聯網等方式實現( 何朝陽， 2014) 。各級平臺的計 算機網絡對外互聯采用 TCP /IP 協 議，局域網內部應支持 TCP /IP、IPX/ SPX、NetBEUI 等協議。
2.4.2 邏輯結構
前端監控終端收集各種信息，比如水和雨位移變化等，并將其傳輸?shù)狡脚_通過數據傳輸通道，然后進入服務器信息的收集，并完成實時接收和處理水的雨和位移變化監測站的數據通過數據接收軟件，和存款。在規范數據庫中( 圖 3) ; 包括災害事件、穩定條件分布、隱患點基本數據、地質災害預警文本數據、自動氣象站實時降雨數據、小時降水、日降水等基本信息，為系統提供了基本數據支持。
系統中可能有多個自動監控設備，所以每個設備都需要有數據接收軟件，必須具備以下功能:
( 1) 可以遠程采集自動監測站的水、雨、位移變化等信息。
( 2) 具有遙測設備的遠程監控和管理功能。
( 3) 接收到的遙測數據可以按照標準數據庫格式存儲在規范數據庫中。
2.4.3 縣級、市級、省級、部級平臺的數據對接
( 1) 部、縣、市、省四級層次結構如圖 4 所示，在層次結構上，構建了縣級信息采集平臺。縣級平臺收集各監測點、本地實時、勞動等同級部門共享的數據，按照統一規范存入市級規范數據庫。并通過數據上報模塊定時向市級信息匯集平臺上報數據。
( 2) 縣級與市級平臺的對接縣的地質災害數據的格式嚴格按照省級、市級的數據格式標準進行采集，以保證能與省、市級地質平臺實現無縫對接，其市級平臺對接的拓?fù)鋱D如 5 所示。市縣數據互聯互通通過互聯網的方式實現，前置庫需部署在互聯網環境下，否則無法與同樣部署在互聯網環境下的自貢市前置庫互聯。數據匯交縱向上由縣( 區) 級節點→市( 州) 級節點→省級節點 →國家級節點進行數據上傳匯集，橫向上在同級地質環境節點與部門節點間進行數據傳輸匯集。
2.4.4 數據庫結構地質災害建設所涉及的數據庫包括雨量數據庫、避風港數據庫、社會經濟數據庫和地質災害預警信息庫。信息采集平臺的數據庫建設主要包括對大量準確、實時的數據類型進行處理、處理和處理，并根據不同的數據庫表結構和標識符進行存儲。結構設計對數據庫進行邏輯劃分，減少了數據冗余，便于管理和維護，便于信息查詢和數據共享。
3 物聯網實時自動化預警系統的應用
3.1 自貢市地質環境概況
自貢市地處四川盆地南部，地勢西北高，東南低，主要為丘陵地貌。地貌形態以淺丘和中丘為主，少量深丘、低山及河岸侵蝕堆積地貌。境內出露地層由老至新有三疊系( T) 、侏羅系( J) 、白堊系( K) 及第四系( Q) 。巖性主要由砂巖、泥巖、石灰?guī)r、白云巖及第四系堆積物組成。褶皺構造較發育，多呈北東—南西向展布，斷層按走向大體可分為北東向斷層和北西向斷層，北東向斷層主要分布在威遠背斜西南緣和青山嶺背斜、龍觀山背斜; 北西向斷層分布在市區中部的自流井背斜、興隆場背斜、鄧井關背斜和威遠背斜南部; 除上述地表構造形跡以外，尚有一系列隱伏斷裂構造。受地質構造的影響，特別是區內北東、北西向兩組斷層的影響，形成了諸多不良地質現象。尤其是北西向構造屬晚期形成，相對較活躍，其形成的斷層山脊、斷層陡崖和斷層破碎帶，當遇到地震、暴雨以及人類工程活動等易導致地質災害的發生，或增加地質災害的危害程度，對城市建設、交通以及人民生命財產構成嚴重威脅。
3.2 自貢地質災害一匹山預警避險案例
自貢市榮縣一匹山崩塌于 2016 年 12 月底已經完成自動化實時監測體系的建設，并建立了“人防圖 5 市、縣互聯互通拓?fù)鋱D技防相結合”的專業監測模式，監測預警設備從安裝運行至 2017 年 9 月 1 日成功發出避險避災預報這期間，設備所采集到的地表位移變化呈現出加速變形的狀態，從 8 月 27 日發出預警信息之后，直到 9 月 1 日前的 3 天時間內，1 號崩塌監測點的位移分別從 833 變化到 1044mm，每天的變化速率 70.3mm / d; 2 號崩塌監測點的位移從 941 變化到 1161mm，每天的變化速率 73.3mm /d; 3 號崩塌監測點的位移從 809 變化到 1018mm，每天的變化速率 69.7mm /d( 圖 6) 。從以上統計可以看出自 28 日以后崩塌體后緣裂縫的變化速率明顯加快，每天的變化速率已經超過 69mm 以上，引起了有關部門足夠的重視，并果斷啟用應急預案，立即組織人員快速撤離到安全區域內，有效避免了威脅區域內 46 戶群眾共計 180 人的生命財產損失，基于物聯網的自動化實時監測體系為本次預警提供了強大的技術支持，榮縣采取“人防技防相結合”的災害監測模式是避險成功的關鍵所在。
4 結論
通過在野外設置監測站，利用物聯網技術實現各監測要素的物物相聯，通過設置的前端服務器實現成現場采樣、轉換、分析、閾值判斷、報警、傳輸功能，大大縮短了監測預警周期，通過建立地質災害監測預警平臺，完成野外與室內的信息傳輸，及時將預警信息逐漸上傳，為上級部門災險情指揮調度提供了技術支持。榮縣基于物聯網的地質災害專業預警平臺建立了“人防技防相結合”的專業預警模式，在一匹山崩塌發生前及時預警，果斷采取措施，避免了 46 戶群眾 180 人的生命財產損失，取得了良好的效果，具有很強的借鑒意義和推廣意義。——論文作者：李波，楊江濤，李伯宣，羅蘭，景澤
