摘 要： [摘要]為了確定電催化氧化對污水廠二級出水的處理效果及優化運行參數，采用連續流反應器，以天津市某污水廠二級出水為原水，通過單因素實驗考察了極板類型、極板數量、電流密度、極板間距、水力停留時間對COD、氨氮、總氮去除效果的影響。結果表明：考慮COD
[摘要]為了確定電催化氧化對污水廠二級出水的處理效果及優化運行參數，采用連續流反應器，以天津市某污水廠二級出水為原水，通過單因素實驗考察了極板類型、極板數量、電流密度、極板間距、水力停留時間對COD、氨氮、總氮去除效果的影響。結果表明：考慮COD和氨氮的去除，釕鈦電極去除效果優于釕銥電極;增加極板數量可以強化有機污染物去除效率;得到釕鈦電極時優化運行參數為：電流密度10mA/cm2，極板間距8cm，水力停留時間2.75h;優化條件下運行時，COD平均去除率為55.1%，氨氮的平均去除率為99.6%，總氮的平均去除率為85.9%;綜合系統所消耗的電費、極板損耗費及日常維護等費用，優化運行條件下，噸水運行成本為10.2元。推測氨氮及COD的去除機理為活性氯與·OH的共同作用，此過程中，運行條件的改變對COD的去除率影響更大，運行參數的改變會影響·OH的生成量，在有機污染物濃度較低時，傳質過程受阻，致使污染物沒有被良好的富集至極板表面，而系統內產生的活性氯對氨氮的去除更為有效。
[關鍵詞]電催化氧化;極板類型;二級出水;深度處理
污水處理廠二級出水中仍含有種類繁多且結構復雜的有機污染物，有研究表明，溶解態COD占二級出水總COD的78.17%~86.54%[1]，且大部分都為難生物降解有機物，傳統的混凝-沉淀過濾-消毒工藝及生物法很難在深度處理中發揮優勢。此外，在一些工業廢水摻雜比例較高的污水處理廠中，二級出水的COD和氨氮濃度往往較高，游離氨的高毒性容易對微生物產生抑制作用，為生化系統的穩定運行帶來了風險。在污水排放標準不斷提高的背景下，污水廠出水達標排放依然是一個難題，因此采取技術手段對二級出水進行深度處理至關重要。
電催化氧化技術可有效去除水中難生物降解有機物，主要通過極板的直接氧化作用[2-3]或電解過程中產生的活性氧化物[4]，如·OH[5]、HClO、O3等達到去除污染物的目的。由于反應條件簡單，無需外加試劑，避免了二次污染[6]，因此被稱為“環境友好型技術”[7-9]。近年來，電力行業的發展和新型極板材料的出現使得該技術被廣泛應用于醫藥[10]、煤化工[11]、印染、垃圾滲濾液[12]等廢水的處理中，但有關電催化氧化技術在城市污水廠深度處理中的研究和應用并不多見。
為了確定電催化氧化技術應用于實際污水廠二級出水的處理效果，并確定優化的運行參數，實現COD、氨氮及總氮穩定去除，本研究分別考察極板類型、極板數量、電流密度、極板間距、水力停留時間等因素對污染物去除效果的影響，以期為電催化氧化技術在污水廠二級出水深度處理方面的研究和應用提供支持。
1材料與方法
1.1實驗裝置

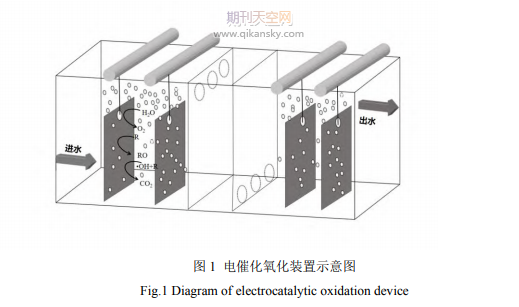

電催化氧化裝置主要由過流式反應器(有效容積0.55m3)、直流穩壓電源(華堯HYJ-3000E30)、電極板(寶雞市一辰鈦電極制造有限公司，尺寸為40cm×40cm，厚2mm)等組成，如圖1所示。反應器中最多可放置4對電極板，每對電極連接獨立電源，陰極與陽極材質相同。
1.2進水水質
實驗用水為天津市某污水處理廠二級出水，工業廢水所占比重較大，其COD為50~70mg/L，氨氮為14~40mg/L，TN為16~46mg/L，總磷為0.1~0.2mg/L，水樣經0.45μm濾膜過濾后進行檢測，中試裝置日處理水量4.8m3。
1.3實驗步驟及檢測指標
1.3.1極板類型對比實驗：分別以釕銥、釕鈦兩種極板作為陽極，設置電流密度為10mA/cm2，極板間距為5cm，水力停留時間為2.75h，對比兩種電極板對COD、氨氮、總氮、硝酸鹽氮、總磷的去除效果。
1.3.2極板數量對比實驗：選用釕鈦電極作為陽極，考察極板數量為2對和4對時，COD、氨氮、總氮的去除效果，其他參數與1.3.1相同。
1.3.3單因素實驗：設置電流密度為2~10mA/cm2，水力停留時間為1.1~2.75h，極板間距為2~10cm極板數量為4對，探究三種影響因素對COD、氨氮、總氮去除效果的影響。
1.3.4檢測指標：檢測指標為COD、氨氮、總氮、硝酸鹽氮、總磷等，均采用國標法進行檢測，檢測方法及所用儀器見表1。噸水耗電量計算公式如式(1)所示。
2結果與討論
2.1極板類型對污染物去除效果的影響
電極板作為電催化氧化的核心，對污染物的去除效果有至關重要的影響。理想的電極材料應具有高效穩定的催化活性和較低的制作成本，近年來DSA(DimensionalStableAnode，形穩陽極)電極和BDD(Borondopeddiamond，摻硼金剛石)電極逐漸成為了研究的熱點[13]，盡管BDD電極展現出了更為優異的催化活性，但制作成本高昂[14]限制了其進一步廣泛應用，本研究中所用電極板為釕銥和釕鈦電極。設置電流密度為10mA/cm2，極板間距為5cm，水力停留時間為2.75h，極板對數為兩對，探究兩種電極板對目標污染物去除效果的影響，實驗結果如圖2所示。
由圖2可知，釕鈦和釕銥電極對氨氮、總氮均有較好的去除效果，去除率分別為99.9%、78.1%，99.9%、79%，二者無明顯差異。釕鈦電極對COD的去除率為28.3%，高于釕銥電極做為陽極時的20.4%。兩種電極的出水硝酸鹽質量濃度均有2~3mg/L的增加，總磷無明顯的去除效果。
相關知識推薦：污水處理相關的論文投稿期刊
分析認為，當極板數量一定時，無論使用哪種電極板，氨氮和總氮均可實現高效穩定的去除，這可能是因?yàn)榘钡饕侩娊猱a(chǎn)生的活性氯氧化去除為主，因此受極板種類影響較小。由于進水總氮中95%的成分為氨氮，且氨氮的氧化產物主要為N2[15]，所以使得總氮的去除效果和氨氮趨于一致[16]。釕鈦電極對COD的去除率高于釕銥電極，可能是因?yàn)獒戔侂姌O的活性位點更多，使得電解產生的·OH等活性氧化物質更多。綜合考慮氨氮和COD的去除情況，選用釕鈦極板。
2.2極板數量對污染物去除效果的影響
選用釕鈦電極作陽極，設置電流密度為10mA/cm2，極板間距為5cm，水力停留時間為2.75h，考察極板數量對污染物去除效果的影響，實驗結果如圖3所示。
由圖3可知，當極板數量由2對增加至4對時，氨氮和總氮的去除率依然很高，分別為98.4%、70%。COD的去除率由28.3%上升至64%，出水硝酸鹽氮濃度有所增加。當極板數量增加時，COD去除率有明顯的提高，這是因?yàn)闃O板數量的增加導致了總反應面積增加[17]，單位時間內系統內產生的·OH更多，從而提高了對COD的去除率。出水硝酸鹽濃度增加可能是因?yàn)?middot;OH含量增加后導致了更多副反應的發生，因此推測氨氮的去除機理為·OH和活性氯的共同氧化作用。
2.3極板間距對污染物去除效果的影響
極板間距對電催化氧化過程有重要的影響，過大或過小均不利于反應的進行。陰陽極均選用釕鈦電極，設置電流密度為10mA/cm2，水力停留時間為2.75h，分別探究極板間距在2、4、6、8、10cm條件下目標污染物的去除效果，實驗結果如圖4所示。
由圖4可知，在極板間距從2cm增大到10cm的過程當中，COD去除率先增大后減小，在8cm時去除率最高為64%，氨氮去除率始終維持在99%以上，總氮去除率保持在74%～80%之間。因此，極板間距的變化對COD的去除率影響較大，對氨氮和總氮的去除率影響較小。
極板間距減小可增大陰陽極之間的電場強度，增強電子的轉移速率，降低溶液的傳質阻力，從而使得目標污染物有效被富集至陽極表面，因此，當極板間距由10cm減小到8cm時，COD去除率升高。但極板間距過小會使水溫升高，加劇副反應的發生[18]，同時能耗增加極板易發生鈍化，導致電流效率降低，因此，極板間距為2~6cm時COD的去除率低于8cm時COD的去除率。綜合考慮，選定最佳極板間距為8cm。
2.4電流密度對污染物去除效果的影響
電流密度指單位極板面積上通過的電流，是影響電催化氧化去除效果的重要參數之一。設置極板間距為8cm，水力停留時間為2.75h，考察電流密度為2、4、6、8、10mA/cm2時污染物的去除效果，實驗結果如圖5所示。
從圖5可以看出，電流密度的變化對COD、氨氮及總氮的去除效果均有顯著的影響，三者的去除率隨電流密度的不斷增加而增加，電流密度為10mA/cm2時，出水COD由54mg/L降低至19.4mg/L，去除率為64%。氨氮去除率由32.6%增加到99.6%，最終可實現穩定去除。總氮去除率由28.2%增加至89.3%。
分析認為，電流密度增加使得系統內電子轉移速率加快，單位時間內產生的·OH[19]和活性氯更多，加快了有機物及氨氮氧化速率，有利于污染物的去除。當電流密度較低時，氨氮的去除效果優于COD，這可能是因?yàn)楫?dāng)氯離子存在時，ClO-優先于·OH生成[20]，氨氮的降解過程主要靠電解中產生的活性氯完成的，活性氯氧化物可擴散至液相主體與氨氮進行反應，這一過程類似于折點加氯法。而電解產生的·OH由于壽命很短，只能在極板表面與有機物進行反應，因此，電流密度的改變對COD的去除率影響更大。綜合考慮COD、氨氮、總氮的去除效果，選取電流密度為10mA/cm2。
2.5水力停留時間對污染物去除效果的影響
水力停留時間是影響連續流反應器的重要參數，直接決定了污染物的去除效果和處理成本。根據上述單因素的實驗結果設置電流密度為10mA/cm2，極板間距為8cm，考察水力停留時間為2.75、1.83、1.38、1.1h(即進水流量為200、300、400、500L/h)時，目標污染物的去除效果。實驗結果如圖6所示。
由圖6可以看出，COD、氨氮及總氮的去除率隨水力停留時間的減少而減小，水力停留時間為1.1h時，各類污染物的去除率最低，COD去除率僅為12.7%，氨氮去除率為65.6%，總氮去除率為54.2%。這是因?yàn)榉磻?yīng)器為連續流運行，隨著進水流量的增加，水力停留時間變短，污水無法與極板充分接觸〔17〕，使得活性氧化物質未與污染物充分反應便被排出。因此當水力停留時間減小時污染物去除率降低。此外，有機物種類的不同導致被降解的時間不同，且·OH的氧化發生在極板表面，需要一定時間保證廢水與極板進行良好接觸，而水力停留時間變短恰恰縮短了此過程，因此COD的去除率降低最明顯。當進水流量為300L/h，即水力停留時間1.83h時，出水COD為32.8mg/L，高于排放限值，因此選取水力停留時間為2.75h。
2.6優化運行條件下污染物的去除效果及能耗分析
根據單因素優化的實驗結果設置電流密度為10mA/cm2，極板間距為8cm，水力停留時間為2.75h，COD、氨氮及總氮的去除效果如圖7所示。
在優化運行條件下連續運行30組，所取水樣包含經過水力停留時間后不同時間段的出水，考察COD、氨氮、總氮去除效果的穩定性，結果顯示，COD平均為26.5mg/L，平均去除率為55.1%;氨氮平均去除率達99%以上，總氮平均去除率為85.9%，三類污染物濃度出水均可滿足天津市《城鎮污水處理廠污染物排放標準》中的A類標準。優化條件下運行時，電壓為15~18V，電流為32A，噸水耗電量為10.6kW·h。
2.7運行成本核算
運行成本包括電催化氧化系統所消耗的電費、極板損耗費及日常維護費。
工業用電價格按0.8元/(kW·h)計算，計算得電解槽消耗的噸水電費為8.5元，電極板每1.5年進行更換，噸水消耗電極板的費用為0.6元，維護費每年2000元，因此，總噸水運行成本為10.2元。
3結論
(1)以實際污水廠二級出水為原水，綜合考慮COD、氨氮、總氮去除效果，釕鈦電極優于釕銥電極。
(2)通過單因素實驗確定的優化運行條件為：電流密度為10mA/cm2，極板間距為8cm，水力停留時間為2.75h，此時，COD的平均去除率為55.1%，氨氮的平均去除率為99.6%，總氮的平均去除率為85.9%。優化條件下運行時，噸水運行成本為10.2元。
(3)實驗條件的改變對COD去除率的影響相對于氨氮而言更大，可能是因?yàn)橛袡C(jī)物沒有被良好的富集到極板表面或者·OH的產生量不高，而擴散至液相主體的活性氯對氨氮的氧化比COD更為有效。——論文作者：李誠1，張浩2，顧悅1，王少坡2，3
