摘 要： 摘要：針對北京燃?xì)馊霊艄墁F(xiàn)狀和安全管理需求，通過對北京市區域低壓燃?xì)馊霊艄艿囊肟陂y門類型及應用現狀的分析，優化了引入口閥門的防腐涂層及防盜鎖閉結構。并提出了一種遇高溫可實現自切斷的小區引入口閥門，實現了小區入戶管遇火災時內外管網的及時切斷，為城市
摘要：針對北京燃?xì)馊霊艄墁F(xiàn)狀和安全管理需求，通過對北京市區域低壓燃?xì)馊霊艄艿囊肟陂y門類型及應用現狀的分析，優化了引入口閥門的防腐涂層及防盜鎖閉結構。并提出了一種遇高溫可實現自切斷的小區引入口閥門，實現了小區入戶管遇火災時內外管網的及時切斷，為城市小區居民安全用氣及低壓燃?xì)夤芫W(wǎng)安全運行提供了有力保障。
關鍵詞：城市燃?xì)?引入口閥門 高溫自切斷 安全運行
0 引言
燃?xì)夤芫W(wǎng)是城市的“生命線”，事關人民生命財產安全、能源供給安全。隨著城市規模的迅速擴大，城市天然氣管線的長度和覆蓋范圍也迅猛地增加。自 1987 年以來，北京地區的天然氣管網規模不斷擴大，目前管網長度已超 2.1 萬 km，其中有部分管道服役年限已近 30 年，城市天然氣管道及場站管道受到腐蝕、第三方破壞等各類因素引起的泄漏事件日益增加。比如，杭州市燃?xì)庖牍苤?95% 存在腐蝕現象，70%存在中度及以上腐蝕現象(楊國華等《杭州市引入管腐蝕原因調查及應對措施》)。港華燃?xì)?009年~2011年的泄漏統計數據表明地下燃?xì)夤艿佬孤┦录杏?56%發生在燃?xì)庖牍?談虹《燃?xì)庖牍苄孤┰蚍治黾皯?yīng)對措施探討》)。
燃?xì)夤艿赖囊牍芡饩�和戶內線均采取一定的安全防護措施，但是目前國內大部分燃?xì)夤茉趹魞?nèi)管和外線聯接點的引入口處仍存在薄弱環節。據統計北京地區低壓燃?xì)夤芤肟诔^(guò) 40 萬個，因離燃?xì)庥脩糇罱坏┞猓瑢?huì)發生嚴重的安全事故。
燃?xì)庑孤⿻r(shí)如何在最短時間內切斷戶內和戶外的燃?xì)廨斔途�路，避免更大的安全事故，對燃?xì)夤艿酪肟陂y門的管理提出了更高的要求。
本文對現有引入口管理現狀進行深入分析，提出了一種具有高溫感應自熔斷功能的引入口立管閥，并從結構、防護涂層、管理等方面提出優化改進措施，為燃?xì)鈶魞?nèi)管和外管聯接點的薄弱環節提供新的技術途徑和支撐。
1 城市燃?xì)庖肟诂F(xiàn)狀分析
根據北京燃?xì)馊霊艄墁F(xiàn)狀和安全管理需求，對北京立管閥應用現狀進行調研，深入分析后發現北京地區城市燃?xì)廨斉湎到y(tǒng)中引入口立管閥的類型及閥門控制方式如下：
(1)燃?xì)庖肟诹⒐苌纤褂玫拈y門主要為普通鑄鋼球閥、銅球閥或者閘閥，這些閥門的防腐涂層普遍采用普通防銹漆，一般在運輸及安裝過程中極容易產生涂層破損，造成立管閥體腐蝕加速，影響其正常使用。
(2)燃?xì)庖肟诹⒐荛y安裝時已將閥門操作桿連接在閥門開關處，這樣無論是專業人員還是普通居民都能實現對閥門的操作。若非專業人員誤操作使燃?xì)馔］敚瑫?huì)造成居民用氣糾紛，嚴重時會帶來燃?xì)獍踩鹿省?/p>
2 引入口立管閥優化及高溫自切斷閥門研究
2.1 引入口立管閥防腐涂層優化
目前北京市燃?xì)庖肟诹⒐荛y的防腐涂層普遍為普通聚氨酯防腐漆(見圖 1)。這種涂層是通過粉刷的方式涂于閥門表面，耐磨性、粘結性等都不好，在搬運和安裝過程中經常因?yàn)榕鲎捕鹜繉觿兟洌斐砷y門上的涂層破損點。后期使用過程中，若雨水進入閥門保護箱，閥門上涂層剝落部分會最先銹蝕，給閥門及燃?xì)馊霊艄芷渌课粠?lái)了較高的腐蝕漏氣風險。

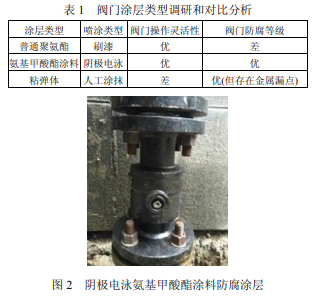

為了增強閥門涂層的防腐性能，通過對多種涂層類型的調研和對比分析(見表 1)，最終確定了最適用于北京燃?xì)馊霊艄芤肟诹⒐荛y的閥體材料及防腐涂層類型(見圖 2)，閥門殼體材料選用鑄鋼 WCB，外防腐涂層采用陰極電泳氨基甲酸酯涂料，對閥門內外及控制端口的異性面都能起到良好的防腐蝕作用，有效防止閥門在使用環境下產生氧化及銹蝕現象，且該涂層較普通防腐涂層耐磕碰，避免了搬運及安裝過程中產生的破壞，延長了閥門使用壽命。
2.2 引入口立管閥結構優化
針對目前燃?xì)庖肟诹⒐荛y的閥門操作桿在安裝過程中已經連接在閥門開關處的問題，為避免普通居民及其他非專業人員對閥門的誤操作導致的燃?xì)馔］敗⑷細庑孤┑劝踩[患，對引入口立管閥的結構進行優化，具體體現在以下三個方面：
2.2.1 密封結構
閥門的閥座采用組合式結構，分為外閥座與內閥座兩個部分。外閥座采用的是高抗壓強度的聚合材料 NBR，內閥座采用 PTEE 材質。在蝶形彈簧作用下外閥座與球體、內閥座與球體、內閥座與副閥體形成密封。燃?xì)夤艿乐谢蚨嗷蛏俅嬖谥s質，內閥座具有密封的作用，還能起到攔截雜質的作用，使雜質無法侵入到外閥座中，從而保護外閥座不受雜質破壞，能有效地實施密封。閥體上設置了金屬密封面，一旦失火閥座被燒毀后，球體在蝶形彈簧的作用下與閥體金屬密封面形成封閉。
2.2.2 防盜用操作結構
在閥門的操作端口采用特殊的水滴形狀啟閉結構(見圖 4)，若想對閥門實現開閉，需配合專用的手柄進行操作，防止非專業人員隨意操作閥門帶來燃?xì)膺\(yùn)輸中不必要的糾紛及安全隱患，閥門頂部設置的防腐蓋可阻擋雨水等雜物，對閥門起到很好的保護作用。
2.2.3 低操作扭矩
閥門采用特殊設計的帶環形放射狀的開槽蝶形彈簧及閥座結構，彈簧只需提供較小的密封力就可形成密封，因此啟閉扭矩極低。且閥桿采用倒裝式閥桿，可以防止被閥腔內壓吹出，避免安全隱患。閥門內部采用兩道自緊式 O 形圈保證了閥桿密封。
2.3 高溫自切斷閥門的研究
通過對現有引入口閥門及其管理模式的現狀分析可知，目前使用的引入口閥門都只能在人工操作時才能關閉。若發生火災，工作人員無法近身進行閥門關閉，則可能造成火勢擴大從而引發其他次生災害和人員傷亡。本文根據北京燃?xì)夤艿腊踩芾淼膶?shí)際需求，開發了一種具有高溫感應自切斷功能的引入口閥門。該閥門能夠在管道達到一定溫度時，通過內部熔斷結構將閥門自動關閉，阻隔入戶管與樓前管之間的燃?xì)馐柰ǎ苊饣馂?zāi)環境中燃?xì)庑孤┮l(fā)次生災害所帶來的損失，避免火勢擴大蔓延導致更大事故發生，為燃?xì)獍踩\(yùn)行提供了保障。高溫自切斷裝置結構如圖 5 所示。
對高溫自切斷裝置進行樣機加工和現場應用 (如圖 6 所示)，并進行溫度性能測試，實驗證明，在溫度達到 70~80 C 時，熔斷裝置中的熱敏材料會發生自熔，渦卷彈簧的扭矩得到釋放，帶動閥桿實現引入口立管閥的自關閉。
3 結語
通過對北京市小區低壓燃?xì)夤艿酪肟陂y門類型、管理方式等的調研，總結了目前使用的閥門種類及管理模式。另通過對閥門使用現狀的分析，提出了一種具有更優結構、更好性能的引入口立管閥，實現了入戶管控制裝置的優化。并開發了一種具有高溫感應自切斷功能的引入口立管閥，提高了燃?xì)馊霊艄艿陌踩裕档土巳細獍l(fā)生火災時可能會產生的次生災害風險。——論文作者：邢琳琳 高佳偉張繼龍
