摘 要： 摘 要：鐵路運輸作為抗震救災的重要生命線，在抗震救災期和災后重建期承擔了極其重要的運輸任務，研究震致鋼軌不平順是保證震后行車安全的基
摘 要：鐵路運輸作為抗震救災的重要生命線，在抗震救災期和災后重建期承擔了極其重要的運輸任務，研究震致鋼軌不平順是保證震后行車安全的基礎。該文以高速鐵路 CRTS Ⅱ型軌道-橋梁系統為對象，建立了有限元模型并開展了試驗驗證，從 PEER 強震數據庫中篩選出 40 條和設計反應譜匹配程度最高的地震波并對有限元模型開展了非線性時程分析，研究了橫向地震作用后鋼軌殘余不平順的分布規律，基于隨機振動理論和假設檢驗原理提出了震致鋼軌幾何不平順功率譜密度曲線的確定方法，構造了震致鋼軌幾何不平順樣本。研究結果表明：震后鋼軌殘余軌距、高低和水平不平順的幅值較小，軌向不平順的幅值較大;對于采用 CRTS Ⅱ型板式無砟軌道的高速鐵路多跨簡支梁，震后鋼軌殘余軌向變形主要集中在靠近路基約 200 m 的范圍內;其余空間范圍內的軌向不平順特征相對穩定，其不平順特征可以通過一個較小的空間樣本進行預測;靠近路基約 200 m 的范圍內的震后鋼軌殘余不平順應按照非平穩信號進行處理，其余空間范圍內的軌向不平順可近似按照平穩信號進行處理;隨機地震作用下平穩鋼軌殘余不平順在各個頻率的功率譜密度服從對數正態分布，非平穩段不平順在各個時間-頻率節點上的功率譜密度服從對數正態分布。
關鍵詞：高速鐵路橋梁;CRTS Ⅱ型軌道系統;軌道不平順;功率譜密度;假設檢驗
鋼軌不平順是指鋼軌的幾何形狀、尺寸和空間位置發生相對于正常情況的偏差。受到施工誤差、構件變形以及自然環境作用等多方面因素影響，鋼軌不平順是普遍存在的。鋼軌不平順是引起高速列車振動的主要激擾源之一[1 − 3]，為了保證列車運行的安全性和舒適性，有必要對鋼軌不平順的特征、分布規律及影響展開研究。
近年來，學者們針對溫度變化[4 − 6]、基礎不均勻沉降[7 − 10]、混凝土徐變[11 − 14]、鋼軌焊縫[15 − 19]、構件剛度退化[20 − 23] 等多種因素引起的鋼軌不平順均展開了研究。但目前關于研究地震導致的鋼軌不平順的文獻仍很少。中國的高速鐵路建設逐漸向山區地震斷裂帶和沿海地震高烈度區延伸[24 − 28]，高速鐵路橋梁遭遇地震的幾率大大提升。鐵路運輸作為抗震救災的重要生命線，在抗震救災期和災后重建期承擔了極其重要的運輸任務，研究震致鋼軌不平順是保證震后行車安全的基礎。
因此，本文建立了帶 CRTS Ⅱ型軌道系統的高速鐵路簡支梁有限元模型并進行了試驗驗證，研究了橫向地震作用后鋼軌殘余不平順的分布規律，對震后鋼軌殘余不平順的平穩性進行了驗證，基于隨機振動理論和假設檢驗原理分別提出了平穩震致鋼軌幾何不平順功率譜密度曲線、非平穩震致鋼軌幾何不平順功率譜密度曲面的確定方法，構造了震致鋼軌幾何不平順樣本，為震后行車速度閾值的確定提供不平順輸入。
1 高速鐵路系統有限元模型及其驗證
1.1 高速鐵路系統有限元模型

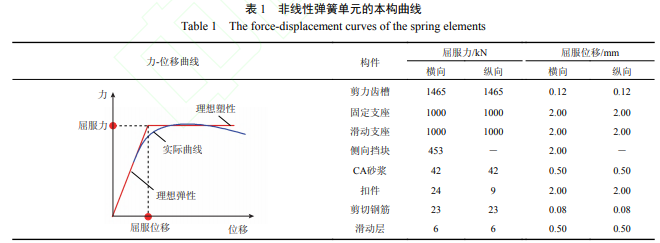

以 8 度地震區內一座采用 CRTS Ⅱ型板式無砟軌道的多跨簡支梁作為研究對象 (圖 1)。主梁采用長度 32.5 m 的標準預應力混凝土箱梁，橋墩采用圓端形實體墩，支座采用豎向承載力為 5000 kN 的盆式橡膠支座，防落梁裝置間隙設為 20 cm。底座板為寬 2.55 m、高 0.19 m 縱向通長結構，底座板與主梁之間鋪設 6 mm 厚的滑動層。軌道板結構是用張拉鎖件連接相鄰底座板上的縱向鋼筋形成的縱向連續結構，截面尺寸為 2.55 m × 0.2 m，軌道板與底座板之間填充厚度 3 cm 的 CA 砂漿層。鋼軌采用 CHN60 型軌，扣件類型為 WJ-8C 型。剪力齒槽設置在固定支座上方的梁體表面。剪切鋼筋設置在梁縫兩側的軌道板和底座板之間。側向擋塊設置在橋面上，相鄰擋塊縱向相距 6.5 m。采用 ANSYS 建立有限元模型，箱梁、底座板、軌道板、鋼軌模擬為彈性梁?jiǎn)卧瑔卧L(zhǎng)度設置為 0.65 m。橋墩模擬為考慮彎矩-曲率曲線的廣義梁?jiǎn)卧＿B接構件采用非線性彈簧進行模擬，本構關系如表 1 和圖 2 所示[24 − 26]。
1.2 模型驗證
為了驗證有限元模型的正確性，對一座 11 跨高速鐵路簡支梁橋縮尺模型開展了振動臺試驗[24, 26] (圖 3)，試驗的相似系數見表 2。振動臺試驗系統由 4 個邊長為 4 m 的 6 自由度振動臺組成，試驗區域的最大長度為 55 m，適用于大跨度橋梁結構的抗震試驗。縮尺模型的試件制作遵循以下原則：1) 為了便于制作和安裝，試件整體采用鋼材進行加工制作;2) 主梁、橋墩、底座板、軌道板和鋼軌在地震中一般不發生明顯損傷，因此，在試件的設計中不考慮它們的非線性，根據等效剛度原理，試件的彎曲剛度設計為原型剛度與剛度相似系數 SS 的乘積;3) 滑動層、砂漿層和扣件在結構內力的傳遞中發揮著重要作用，因此，根據等效力和等效位移原理對試件進行設計，對不同尺寸的試件進行屈服力和屈服位移測試，選擇屈服力和屈服位移與原型相似程度最高 (SF 和 SL) 的尺寸作為試件尺寸;4) 剪力齒槽、剪切鋼筋和側向擋塊在地震中通常沒有明顯變形，因此，它們的試件設計得足夠堅固。通過振動臺對模型施加地震激勵，記錄下結構響應并與有限元模型進行比較。通過振動臺對模型施加地震激勵，記錄下結構響應并與有限元模型進行比較(圖 4)。可以看到，有限元模型地震響應的形狀和幅值與實測數據基本一致，表明有限元模型能夠比較準確地模擬結構的振動。
2 橫向地震作用后鋼軌殘余不平順的分布規律
橋址位于 8 度區，對應的設計地震峰值加速度為 0.2 g，場地的特征周期分區為一區，場地類別為Ⅰ類，場地的反應譜特征周期為 0.25 s。結合上述信息生成場地的設計反應譜，導入 PEER 強震數據庫并從中篩選出 40 條和設計反應譜匹配程度最高的地震動作為有限元模型的橫向地震輸入。將有限元模型的簡支梁跨數取為 30，墩高取為 14 m。為了模擬路基段對橋梁結構的約束效應，分別對第 1 跨簡支梁固定端和第 30 跨簡支梁滑動端的底座板、軌道板、鋼軌施加固定約束。將 40 條加速度輸入的峰值分別調整為 0.2 g 和 0.38 g (8 度區設計和罕遇地震峰值加速度)，在每一條地震輸入的尾端增加一段 10 s 的零值段以模擬地震停止后結構的自由振動 (圖 5)，對有限元模型開展非線性時程分析。從有限元模型中提取震后鋼軌殘余位移，將左右鋼軌的橫向、豎向位移分別記為 yl、yr、zl、zr;將鋼軌的軌距、高低、軌向、水平不平順?lè)謩e記為 Ig、Iv、Ia、Ic。它們滿足下列關系：
結合式 (1)~式 (4) 生成震后鋼軌殘余不平順 (圖 6)。可以看到，鋼軌的軌距、高低和水平不平順的幅值較小，軌向不平順的幅值較大，這是由于橋墩的橫向屈服力大于支座，在橫向地震作用后橋墩整體保持彈性狀態，而支座的橫向殘余變形較大。軌向不平順的幅值隨 PGA 的提高大幅增長，表明支座的損傷和殘余位移隨著地震強度的提升顯著增加。因此，震后鋼軌殘余軌向不平順有可能成為列車震后行車速度的主要控制因素，本文將以其作為主要的研究對象。殘余軌向不平順主要集中在 0 m~200 m 和 800 m~1000 m 范圍內，在 200 m~800 m 范圍內鋼軌相較于初始位置發生了整體偏移，這是由于橋梁兩端的鋼軌將受到路基段約束效應的影響，而約束效應的影響范圍大約在 200 m。這個結論表明對于采用 CRTS Ⅱ型板式無砟軌道的高速鐵路多跨簡支梁，靠近路基約 200 m 范圍內的震后鋼軌殘余軌向不平順需要特殊考慮;其余空間范圍內的不平順特征相對穩定，其不平順特征可以通過一個較小的空間樣本展開預測。高速鐵路簡支梁橋的跨數往往可以達到幾十甚至上百，過多的簡支梁數量將引起有限元分析工作量的顯著增加，這個結論對于有限元模型的簡化具有重要意義。
3 震后鋼軌殘余不平順的平穩性驗證
3.1 平穩性驗證方法
若將震后鋼軌殘余不平順視為一組空間序列，那么其平穩性是指該序列在任意空間范圍內的統計特性 (均值、方差、協方差等) 保持不變。對震后鋼軌殘余不平順平穩性的檢驗具有重要意義，主要體現在：1) 若震后鋼軌殘余不平順在空間上具有平穩性，那么就可以通過截取一個較小的空間樣本來對任意空間范圍內的鋼軌不平順特征展開計算;2) 殘余不平順是否具有平穩性對于其分析方法具有決定性影響，平穩隨機信號適合采用傅里葉變換進行分析，而非平穩隨機信號的分析則應該基于短時傅里葉變換、小波分析等時頻分析方法。因此，本節將結合隨機振動理論和假設檢驗原理，對震后鋼軌殘余不平順的平穩性展開檢驗。首先，將不平順樣本 記為 ， 構 造 集 合 A 和 集 合 B ，提出零假設 H0：YN 是非平穩隨機過程;對應的備擇假設 H1 為：YN 是平穩隨機過程。構造統計量 t：
3.2 實例分析
將圖 6 中的軌向不平順?lè)謩e劃分為 0 m~200 m 的L1 段，200 m~800 m 的L2 段，以及800 m~1000 m 的 L3 段。對 40 組鋼軌殘余軌向不平順的平穩性進行檢驗，如圖 7 所示。可以看到，對于所有地震動 ， L1 段 和 L3 段 的 均 等 于 0， 表 明 L1 段 和 L3 段不平順為非平穩序列;對于絕大部分地震動， L2 段的 均等于 1，表明 L2 段不平順可近似按照平穩序列進行處理。
4 平穩震致鋼軌幾何不平順的構造
4.1 構造方法
信號同時具備時間特征和頻率特征。對于平穩隨機信號，信號特征往往體現在頻譜特性上，而傅里葉變換是分析信號頻譜特性的常用工具。因此，本節將結合傅里葉變換和假設檢驗原理，構造一種具有保證率的平穩震致鋼軌幾何不平順。
5 非平穩震致鋼軌幾何不平順的構造
5.1 構造方法
對于非平穩信號，信號往往需要從頻率特征和時間特征兩方面展開分析，但傅里葉變換不具備分析信號時間特征的能力。因此，本文引入短時傅里葉變換對非平穩信號的時頻特性展開研究，并結合假設檢驗原理，構造一種非平穩震致鋼軌幾何不平順。
短時傅里葉變換的原理是將信號分幀加窗，對每個窗口內的信號開展傅里葉變換，計算并拼接不同時間窗口上的頻率特征從而得到整個信號的時頻信息。
5.2 實例分析
選取 L1 段開展非平穩震致鋼軌幾何不平順的構造，步驟如下所示：
1) 以 0.1 m 為空間間隔對 L1 段不平順插值取點，時間采樣頻率設為 1024，根據式 (20)~式 (23)，生成包含 40 個震后鋼軌殘余軌向不平順功率譜密度曲面的集合 (圖 14 展示了 San Fernando 地震作用后的鋼軌殘余軌向不平順功率譜密度曲面)。 (t, f) g40 g40 X40 X40 (t, f) J2 (t, f)
2) 根據式 (11)~式 (15)，將各個 上的 40 個功率譜密度曲面點集合記為 ， 的常用對數集合記為 ，對 的正態性進行驗證 (圖 15)。可以看到，所有 上的 都等于 0，表明各個上的功率譜密度曲面點滿足正態分布。 (t, f) Xu Xu Xr (t, f)
3) 根據式 (16)~式 (17) 計算所有 上的上界。連接各 得到樣本的功率譜密度曲面上界 (圖 16)。 η(n)
4) 根據式 (23)~式 (27)，計算非平穩震致鋼軌幾何不平順 (圖 17)。 Xr (t, f)
5) 根據式 (22)，生成非平穩震致鋼軌幾何不平順的功率譜密度 (圖 18)。可以看到，其自然對數的曲面形狀與 (圖 16) 基本一致，證明了上述方法的正確性。
6 結論
本文研究了橫向地震作用后鋼軌殘余不平順的分布規律，對震后鋼軌殘余不平順的平穩性進行了驗證，基于隨機振動理論和假設檢驗原理分別提出了平穩震致鋼軌幾何不平順功率譜密度曲線、非平穩震致鋼軌幾何不平順功率譜密度曲面的確定方法，構造了震致鋼軌幾何不平順樣本，獲得如下主要結論：
(1) 震后鋼軌殘余軌距、高低和水平不平順的幅值較小，軌向不平順的幅值較大，這是由于橋墩的橫向屈服力大于支座，在橫向地震作用后橋墩整體保持彈性狀態，而支座的橫向殘余變形較大。
(2) 對于采用 CRTS Ⅱ型板式無砟軌道的高速鐵路多跨簡支梁，震后鋼軌殘余軌向變形主要集中在靠近路基約 200 m 的范圍內;其余空間范圍內的軌向不平順特征相對穩定，其不平順特征可以通過一個較小的空間樣本進行預測。
(3) 靠近路基約 200 m 的范圍內的震后鋼軌殘余不平順應按照非平穩信號進行處理，其余空間范圍內的軌向不平順可近似按照平穩信號進行處理。
(4) 在隨機地震作用下，平穩鋼軌殘余不平順在各個頻率的功率譜密度服從對數正態分布，非平穩段不平順在各個時間-頻率節點上的功率譜密度服從對數正態分布。震后鋼軌殘余不平順震致鋼軌幾何不平順可通過震后鋼軌殘余不平順譜集合的均值和方差簡單表示。
(5) 平穩震致鋼軌幾何不平順的功率譜密度可采用多段多項式函數擬合，計算形式簡單，便于手算，為基于行車安全性能的高速鐵路橋梁抗震設計方法提供了重要的理論基礎。——論文作者：蔣麗忠1,2，余 建1，周旺保1,2，馮玉林3，彭 康1，左永健1
