摘 要： 【摘要】城市污水廠除臭系統包括臭氣收集系統以及處理系統，文章以某城市污水廠臭氣收集效果不佳為案例，分析討論了收集系統的存在問題。方案為考慮對部分構(建)筑物進行密封處理改造，降低處理臭氣量，提高收集效率，以及介紹了吸風管路系統的相關設計內容。 【關鍵詞
【摘要】城市污水廠除臭系統包括臭氣收集系統以及處理系統，文章以某城市污水廠臭氣收集效果不佳為案例，分析討論了收集系統的存在問題。方案為考慮對部分構(建)筑物進行密封處理改造，降低處理臭氣量，提高收集效率，以及介紹了吸風管路系統的相關設計內容。
【關鍵詞】除臭 ;收集系統 ;吸風管路
1 引言
某城市污水處理廠采用具有脫氮除磷功能的 A-A2 /O 工藝，處理對象為城市污水，日處理量 10 萬 m3 /d。該項目已建有 1 套除臭系統，設計除臭氣量為 20000m3 /h，對廠區臭味較為嚴重的構(建)筑物的廢氣進行集中收集處理。廠界廢氣設計排放標準執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)二級標準。根據分析，除臭系統主要問題為臭氣收集效果不佳，需對臭氣收集系統進行改造。
2 臭氣收集系統問題分析
目前城市污水廠常用的處理方法有：天然植物液噴淋法、高能離子法、生物過濾法、化學反應法、活性炭吸附法、光催化氧化法、土壤除臭法、生物過濾法。針對廢氣中污染物的種類、污染程度以及使用環境和應用條件進行合理選用。
2.1 除臭系統
該廠原除臭系統，設計除臭氣量為 20000m3 /h，對廠區臭味較為嚴重的細格柵間、曝氣沉砂池、生化池的厭氧缺氧段、儲泥池及濃縮脫水機房的廢氣進行集中收集處理，除臭系統流程 ：臭氣→臭氣收集系統→離心風機→一體化生物濾池→凈化空氣排入大氣。
各單體通過管道池面開孔收集臭氣并通過風機抽吸至生物濾池。
2.2 存在問題
細格柵間及曝氣沉砂池為室內敞開空間，換氣量較大，收集效果不佳，臭味較重 ;生化池加蓋部分的體積太大，所需換氣量大，臭味較重 ;現狀收集管路設置不合理，風壓損失較大，距離較遠的收集口基本無風量。且目前管路系統中低點存在積水現象，影響收集效果。
目前除臭系統收集所需設處理風量分別為 ：細格柵間及曝氣沉砂池 17984 m3 /h、生化池厭氧缺氧段 183221 m3 /h、儲泥池 150.7 m3 /h、污泥濃縮及脫水機房 51.4 m3 /h，合計 201407.1 m3 /h，而現狀處理系統設計風量僅為 20000m3 /h，遠低于所需處理風量的要求。
3 臭氣收集系統改造方案
綜合對于工程現狀的評價，在現狀除臭系統基礎上需考慮對細格柵間及曝氣沉砂池、生化池厭氧缺氧段進行密封處理改造，現狀儲泥池及離心機臭氣收集管路保留，并根據密封后的系統對現狀收集管道、處理系統進行校核設計。
3.1 密封系統設計
構(建)筑物的封閉覆蓋裝置的功能是將構(建)筑物進行密封或封閉，使其形成密閉空間，產生的臭氣不會自然外溢，同時對密閉空間里產生的臭氣進行統一收集，通過風機抽吸，將臭氣吸入輸送管道，由管道輸送至處理裝置，集中處理。本次密封根據各建(構)筑物的具體情況，選擇不同的密封加蓋方式，既滿足臭氣封閉不泄漏，不影響日常巡檢，集氣空間盡量小等原則、又達到美觀、大方、景觀性強的視覺效果。
目前污水廠臭氣源加蓋密封采用較多的材料主要有反吊膜、有機玻璃鋼、不銹鋼骨架 + 鋼化玻璃、鋼筋混凝土結構。本次改造的污水處理廠不能停產改造，因此采用的密封工藝必須具有施工周期短、對污水廠生產影響小的特點。根據需要密封的設備所在的環境、使用功能、外觀及經濟性等因素的影響，密封罩的材料、方式有所不同。對細格柵機、曝氣沉砂池、砂水分離器可選用鋼骨架 + 鋼化玻璃密封。對生化池厭氧缺氧段選用有機玻璃鋼弧形蓋板密封。
3.2 吸風管路系統設計

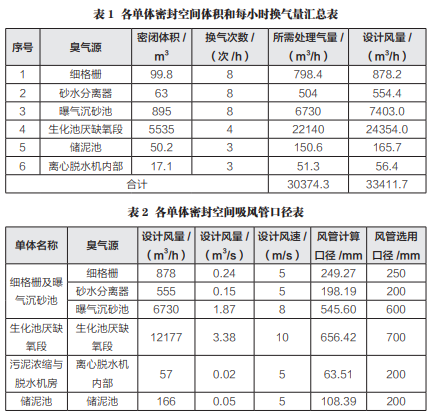

各處理構筑物的換氣次數根據實際工程經驗及項目需要確定如下 ：有人進入空間 5 次 /h ～ 10 次 /h ;無人進入空間 3 次 /h ～ 4 次 /h。各單體密封空間體積和每小時換氣量見表 1。
除臭風管支管管徑宜不小于 DN200，支管設計流速宜為 4 m/s ～ 6m/s，次主干管設計流速宜為 6 m/s ～ 10m/s，主干管設計流速宜為 10 m/s ～ 14m/s[1]。各單體密封空間吸風管口徑見表 2。
4 結語
通過對細格柵間及曝氣沉砂池、生化池厭氧缺氧段進行密封處理改造，除臭系統所需處理風量由 201407.1 m3 /h 降為 33411.7m3 /h，降低約 83%。雖然略超過原離心風機參數，但整體收集效率已大大提高。對現狀吸風管路系統重新設計，最大管路損失約為 1846.6Pa，滿足離心風機設備參數(P ≤ 2400Pa)的要求。——論文作者：徐衛民
參考文獻
[1] GB 50014-2016. 室外排水設計規范 [S].
[2] 王純，張殿印，等 . 廢氣處理工程技術手冊 [M]. 北京 ：化學工業出版社， 2013：74.
