摘 要： 摘要：根據天津周大福金融中心特大型深基坑環形支護體系及土方開挖的特點，設計了上下基坑的懸挑人行馬道，同時通過有限元模型分析其承載能力，確認其具有足夠的安全保證度。經實踐應用，有效地解決了深基坑施工的人員通行問題。 關鍵詞：深基坑;環形支護;人
摘要：根據天津周大福金融中心特大型深基坑環形支護體系及土方開挖的特點，設計了上下基坑的懸挑人行馬道，同時通過有限元模型分析其承載能力，確認其具有足夠的安全保證度。經實踐應用，有效地解決了深基坑施工的人員通行問題。
關鍵詞：深基坑;環形支護;人行馬道;有限元分析
1工程概況
1.1主體結構及基坑支護設計概況
天津周大福金融中心由主樓、裙樓、副樓這3部分組成，主樓地上100層，建筑高度為530m(圖1)�；用娣e為24700m2，基坑開挖深度為24.8、27.4m，最大開挖深度達到32.3m，塔樓區基坑支護體系采用“環形支護樁+5道環梁支撐”，土方分6步開挖。
1.2土方開挖概況
超高層建筑中的塔樓施工工序為關鍵線路，故首先進行塔樓土方開挖。土方采用島式開挖，每開挖一步土方，進行1道支撐施工。第1道支撐施工達到設計強度后，采用渣土或石屑回填第1道支撐梁間的空隙，并澆筑厚200mm配筋混凝土與支撐梁上皮齊平，為塔樓土方開挖和后期地下結構施工提供場地(圖2)。
推薦閱讀：建筑設計方向論文發表認可期刊
塔樓區域基坑大面深度為-27.4m，最深達-32.3m，屬超深基坑，受土方從上向下開挖工況的影響，采用傳統腳手架搭設上下基坑的人行馬道難度較大，此類型人行馬道需將底部固定，隨著土方開挖的進行，落地式腳手架需進行反復的拆除、搭設，浪費人力、物力及工期。地下結構施工階段，上下基坑的人員通行量較大，人員達500名，沒有暢通、安全可靠的人行馬道，施工人員不能及時到達作業面，將直接影響到施工的順利進行，也存在安全隱患。因此在開挖塔樓區域土方時需要設置一種能夠從上向下安裝、構造簡單、安全可靠的人行馬道。
2懸挑人行馬道設計
鑒于塔樓區支護結構的支護體系采用“支護樁+5道環梁支撐”形式，按照“5道支撐、6步土方”的思路向下開挖，混凝土支撐強度達到80%即可進行下一步土方開挖(設計要求)。因此人行馬道的設計思路需結合上述施工順序，與既有的環形支撐進行有效的結合[1-3]。
2.1總體思路

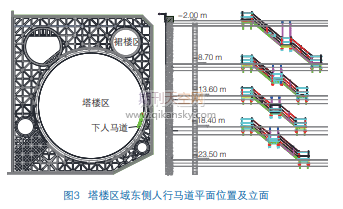

在環梁上設置懸挑型鋼作為馬道的主要受力支點，在每一個馬道中部設置休息平臺，休息平臺利用正上方環梁預留型鋼作為輔助受力點，上下相鄰的單獨馬道利用環梁上表面作為中轉及休息平臺(圖3)。
2.2位置選擇
結合環梁與主體結構邊線圖紙，選擇與結構避開的位置，保證在地下結構施工時不與馬道位置沖突。
2.3馬道支點設計
每個單獨馬道需預埋3組型鋼(圖4)。第1道支撐設置2組(每組2根)，第2道支撐設置1組，第1組與第3組的型鋼作為馬道出入口位置的受力點，第2組的型鋼作為馬道中間休息平臺的受力點，與馬道休息平臺采用下掛方式。型鋼采用20#工字鋼，預埋深度1500mm，懸挑長度1500mm，懸挑部分采用100mm×100mm×6mm角鋼作為三角撐。角鋼與環梁采用M20膨脹螺栓固定(圖5)。
2.4馬道平臺設計
每個馬道的休息平臺分為上部平臺、中部平臺及底部平臺。上部平臺及底部平臺主要支撐結構為20#工字鋼，長3m，預埋到支撐梁內1.5m，外部懸挑1.5m。中部平臺主要支撐結構為20#工字鋼，長1.5m。20#工字鋼與14#槽鋼、10#槽鋼、5#槽鋼焊接，并在20#工字鋼表面鋪設花紋鋼板，焊接固定。
在中部平臺上方的支撐梁內預埋20#工字鋼，同樣預埋到支撐梁內1.5m，外部懸挑1.5m。平臺上部采用4根100mm×100mm×6mm角鋼與此懸挑20#工字鋼焊接，角鋼下部與中部休息平臺的20#工字鋼外側焊接(圖6～圖9)，其中，節點D與節點A類似。
2.5踏步設計
馬道采用預制鋼樓梯，馬道兩側邊梁采用C160mm×63mm×6.5mm×10mm，踏步為1500mm×240mm×200mm，采用預制Z形花紋鋼板與普通花紋鋼板焊接制成(圖10)。
3人行馬道三維有限元模型分析
3.1模型選擇
利用三維有限元模型分析人群荷載作用下上下馬道的穩定性。第1、2道支撐之間的凈高度最大，為6.6m，相應的樓梯長度最大，以此作為驗算模型，偏安全計，下部預埋工字鋼部分則按固定端考慮(圖11)。
3.2荷載計算
使用有限元方法對上述模型展開分析，考慮的荷載工況如下：
1)結構自重：鋼材自重78.5kN/m3。
2)欄桿、施工荷載等恒荷載，按投影面積滿布計算并考慮荷載分項系數，為1.5kN/m2。
3)人群等活荷載，按投影面積滿布計算并考慮荷載分項系數，為2.0kN/m2。
上述恒、活2項荷載疊加，共考慮3.5kN/m2的總荷載。
相應的控制標準如下：鋼材強度按設計強度235MPa選取，安全系數取1.2(臨時結構)，則鋼材許用應力為195.8MPa，許用長細比120。
3.3模型計算
三維有限元模型如圖11所示，主要驗算整體鋼結構的應力和變形，并驗算鋼結構的穩定性。
3.3.1結構變形分析
整體結構的變形對比顯示，樓梯板的最大變形為4.02mm，發生在均布荷載作用下的樓梯板的下段區域。在規定荷載條件下，結構穩定性有足夠保證，安全合理。
3.3.2鋼結構應力與彎矩分析
鋼梁部分的彎矩分布顯示，三維有限元分析得到的最
大彎矩為17.8kN·m，發生在樓梯下部，即預埋工字鋼與第2道支撐連接處。馬道結構在軸力和彎矩組合作用下的應力分布顯示，最大組合應力為166MPa，小于許用應力195.8MPa，滿足使用要求。
3.4分析結果
綜合上述應力及變形分析，可以將相應結構的分析結論總結如下：
1)馬道梁、板滿足結構受力要求。
2)馬道整體結構穩定，滿足極端工況要求。
3)三維整體有限元的分析表明，馬道整體結構的承載力充分滿足施工荷載、人群荷載等重載的要求，且有較大的安全保證度。
4人行馬道施工
4.1預埋工字鋼
每一道環形支撐施工時，在鋼筋綁扎時預埋工字鋼，以便為后續馬道施工提供支點，第1道支撐埋設2組，第2～4道支撐埋設3組，第5道支撐埋設1組(圖12)。
4.2預制鋼樓梯安裝
根據設計圖紙在場外預制鋼樓梯，現場吊裝到位后進行焊接，施工中嚴格控制梯梁型鋼與預埋工字鋼的焊縫質量，通過驗收后方可投入使用。
5實施效果
針對本工程塔樓區環形支護的現狀，現場自行設計了經有限元模型分析并可安裝到位的人行馬道，最終得到成功應用。該人行馬道對土方開挖、主體結構均不造成任何影響，不僅保證了基坑施工安全、順利進行，而且可利用環梁作為休息平臺，相比其他傳統安全通道節約了成本。
