摘 要： 摘要：當前風力發電快速發展，但是山地風電場由于地勢、道路等特點和局限性，給風力發電設備的安裝帶來了巨大困難。為了確保工程的安全優質按時完成，必須科學組織精心施工，升壓站隔離開關安裝需要進行大量的高空作業，吊裝的次數較多，同時對吊裝成本也有
摘要：當前風力發電快速發展，但是山地風電場由于地勢、道路等特點和局限性，給風力發電設備的安裝帶來了巨大困難。為了確保工程的安全優質按時完成，必須科學組織精心施工，升壓站隔離開關安裝需要進行大量的高空作業，吊裝的次數較多，同時對吊裝成本也有重大影響。在此情況下，根據隔離開關吊裝方式，合理安排施工順序，同時優化隔離開關吊裝的工藝，能有效節約資源并提高工作效率，從而保證工程進度目標及成本目標的順利實現。
關鍵詞：山地風電、高空作業、優化、節約資源。
引言
在風電建設規模越來越大及風電上網電價不斷下降的過程中，必須要有效控制風電項目投資成本。風電項目與普通火電項目之間存在許多差別，與民用項目也有所不同，風電項目大多建設在地廣人稀的地區，各項施工成本較高、危險系數較大。因此，怎樣有效控制風電項目從規劃到竣工整個建設過程的造價，確保安全保質的完工，是一個非常值得深入研究的問題。
一、目的和意義
(1)課題背景
山地風電工程管理特點
1)山地風電的施工區域氣候往往比較惡劣，平均海拔高，常年陰雨大霧，夏季暴雨洪澇，冬季低溫冰凍。2)山地風電的地形起伏、變化較大，風電場場區地質情況較為復雜，部分山勢較陡，巖溶和滑坡對大件運輸和風機基礎提出極大挑戰。3)山地風電場常處于自然保護區邊界，水土保持和環境保護要求高，導致材料調度不可就地取材，需要合理安排運輸。隨著當前風力發電快速發展，特別是平原和戈壁地區的風力發電建設十分迅猛，風力發電場建設也逐漸由平原向山地轉移。針對局限的施工工期，亟待提高安裝施工工藝要求。為了確保工程的安全優質按時完成，必須科學組織精心施工，升壓站隔離開關安裝需要進行大量的高空作業，吊裝的次數較多，制約整個升壓站電氣安裝進度的同時對吊裝安全、成本也有重大影響。
在此情況下，根據隔離開關吊裝方式，合理安排施工順序，同時優化隔離開關吊裝的工藝，制作出專用的吊裝工具，能有效節約資源并提高工作效率，從而保證工程進度目標及成本目標的順利實現。
(2)開展研究的意義
① 設計隔離開關專用吊具的實物，總結出典型場地的隔離開關吊裝方式，合理策劃施工步驟，可為以后同類工程提供借鑒和參考;
② 隔離開關專用吊具適應各種場合，同時也能給其他結構類似的設備的吊裝使用，方便安全，提高工作效率。
(3)推廣應用前景
針對施工場地受限且工期緊張的項目，可進行推廣借鑒。
(4)應用推廣后產生的直接、間接效益經濟、社會效益等
①提高社會效益。總結典型場地的隔離開關吊裝，為后續施工提供借鑒參考，合理策劃施工順序，可有效避免資源閑置，提高社會效益。
②提高經濟效益。通過合理的組裝后吊裝可以提高生產效率，同時采取新工具吊具可以減少人工的投入，能有效提高經濟效益。
二、結合現場實際制定方案
根據現場實際情況，通過理論核算出隔離開關整體吊裝的各項參數。設計一種總體吊裝的專用工具。

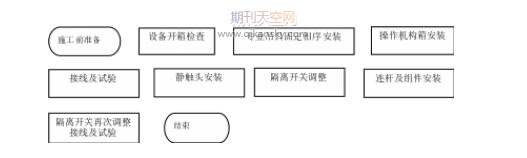

三、隔離開關的主要施工方式
2、施工方法
① 施工準備
按規程、廠家安裝說明書、圖紙、設計要求及施工措施對施工人員進行技術交底，交底要有針對性;
技術負責人、安裝負責人、安全質量負責人和技術工人;
按施工要求準備機具并對其性能及狀態進行檢查和維護;
施工材料準備：槽鋼、鋼板、螺栓等。
設備開箱及附件清點：設備開箱應會同監理、業主及廠家代表根據裝箱清單清點設備的各組件、附件、備件及技術資料是否齊全，檢查設備外觀是否有缺損，發現的缺件及缺陷應作好記錄并通知廠家處理。
相關知識推薦：廣東建筑裝修論文哪里收錄好
夯實地面，確保地基承載力。同時提前規劃吊車的擺放至卸車工序簡易的位置;
② 根據設計安裝圖紙，采用Q235鋼材設計一套固定隔離開關安裝的鋼架吊具;
③ 將六柱式水平斷口隔離開關瓷瓶整體吊裝到各相底座的兩端，并用螺栓固定;將三柱導電桿裝配的瓷瓶吊裝到各相底座的中間位置，并用螺栓固定。吊裝時注意底座下方三極聯動拐臂中心線應與底座中心線成大約35度夾角，當開始分閘時，拐臂中心線應向底座中心線靠攏。
④ 操作機構箱安裝
按設計圖紙將操作機構安裝在固定高度,并按照設計圖紙位置上。
將操作機構放在一個適當高度的架子上，從主極隔離開關旋轉瓷瓶下方的主軸，使得主軸中心與操作機構輸出軸中心對中;同時用水平尺測量并調整操作機構各個面的水平度或垂直度，然后用適當長的槽鋼將機構箱與抱箍焊接(或用螺絲固定)。
⑤ 連桿等附件安裝
將三相聯動隔離開關拐臂用圓頭鍵裝在中極，并用螺栓頂緊;將拐臂用月形鍵裝在兩邊極，并用卡板擋住。將調角聯軸器插入機構輸出軸上，并使調角聯軸器的中心與拐臂的中心對中;將接頭用圓頭鍵聯接到拐臂中，將主閘刀放到合閘位置，用手柄將機構順時針搖到終點位置，再反方向搖4圈，將鍍鋅鋼管一端插入到接頭中焊牢，另一端插入調角聯軸器裝配上端垂直焊牢。
橫連桿安裝時將主刀置于分閘或合閘位置，并將拐臂調到正確位置，然后截取適當長的鋼管焊接到拐臂裝配上。在焊接橫連桿時須注意兩條橫連桿在同一直線上，如不在同一直線上時調整接頭裝配在拐臂長孔中的位置。
⑥ 整理安裝其他附件;
⑦ 工作結束。
五、結語
綜上所述，利用整體專用吊裝工具減少了人員高空作業的時間及次數，施工過程中安全系數得以提供，施工進度得到大力的保障;希望通過對本次技術研究中現場問題以及措施的分析，為同安裝條件下的項目工程在解決問題時提供有利幫助。——論文作者：晏 穎 劉攀
