發(fā)布時(shí)間：所屬分類(lèi)：建筑師職稱(chēng)論文瀏覽：1次
摘 要： 摘要：本文通過(guò)對(duì)石屑和江砂進(jìn)行研究發(fā)現(xiàn)用石屑配制的混凝土強(qiáng)度高內(nèi)部密實(shí)碳化深度小成型后表面光滑比普通混凝土性能優(yōu)異而且資源豐富價(jià)格低。 關(guān)鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度 0 前言 目前市場(chǎng)上砂資源缺乏細(xì)砂和特細(xì)砂占多數(shù)價(jià)格逐年
摘要：本文通過(guò)對(duì)石屑和江砂進(jìn)行研究‚發(fā)現(xiàn)用石屑配制的混凝土強(qiáng)度高‚內(nèi)部密實(shí)‚碳化深度小‚成型后表面光滑‚比普通混凝土性能優(yōu)異‚而且資源豐富‚價(jià)格低。
關(guān)鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度
0 前言
目前市場(chǎng)上砂資源缺乏‚細(xì)砂和特細(xì)砂占多數(shù)‚價(jià)格逐年上升‚有的施工企業(yè)為了降低成本常用細(xì)砂和特細(xì)砂配制混凝土‚試件測(cè)試強(qiáng)度常低于設(shè)計(jì)強(qiáng)度‚增添了施工、監(jiān)理等單位的麻煩。經(jīng)研究‚用石屑代替砂澆注混凝土‚不僅比用砂配制的混凝土強(qiáng)度高‚而且具有密實(shí)度好、構(gòu)件表面光滑、造價(jià)降低等優(yōu)點(diǎn)。
1 實(shí)驗(yàn)研究
1.1 原材料要求
1.1.1 水泥：用強(qiáng)度等級(jí)為32.5級(jí)以上的硅酸鹽水泥或普通硅酸鹽水泥。貯存期不超過(guò)三個(gè)月和無(wú)結(jié)塊的水泥。
1.1.2 碎石：碎石粒徑5～40單粒級(jí)‚級(jí)配應(yīng)符合施工配合比的要求。

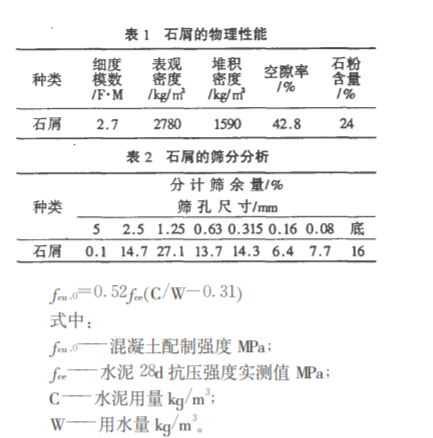

1.1.3 石屑：石屑細(xì)度模數(shù)不低于2.7‚滿足 II 區(qū)中級(jí)砂級(jí)配要求‚石粉含量用控制在24%以?xún)?nèi)‚物理性能見(jiàn)表1‚篩分實(shí)驗(yàn)結(jié)果見(jiàn)表2。
1.1.4 水：一般飲用水。
1.2 石屑混凝土配合比
1.2.1 石屑混凝土的配合比、試配、調(diào)整方法同普通混凝土的有關(guān)要求。實(shí)驗(yàn)研究的配合比設(shè)計(jì)見(jiàn)表3。
1.2.2 石屑混凝土的配合比設(shè)計(jì)時(shí)‚水灰比宜按下式計(jì)算：
有關(guān)石屑混凝土的配合比設(shè)計(jì)參照《普通混凝土配合比設(shè)計(jì)規(guī)程》JGJ55-2000。
1.2.3 按配合比制作的試件標(biāo)養(yǎng)后實(shí)測(cè)的力學(xué)性能值見(jiàn)表4。
1.2.4 用同等強(qiáng)度等級(jí)、同配合比、同條件養(yǎng)護(hù)、同齡期的普通混凝土試件實(shí)測(cè)的力學(xué)性能見(jiàn)表5‚ 與普通混凝土作對(duì)比。
相關(guān)知識(shí)推薦：怎么主動(dòng)向編輯部申請(qǐng)撤稿
2 應(yīng)用
主要采用當(dāng)?shù)厣a(chǎn)的石屑‚石屑中要嚴(yán)格控制 含泥量‚石屑質(zhì)量是保證混凝土質(zhì)量的關(guān)鍵‚經(jīng)過(guò)試配、通過(guò)試配制作的試件經(jīng)標(biāo)準(zhǔn)養(yǎng)護(hù)28d‚從測(cè)試合格的試件中優(yōu)選作施工配合比。
3 結(jié)語(yǔ)
經(jīng)過(guò)實(shí)驗(yàn)研究與實(shí)際應(yīng)用得知‚石屑混凝土與普通混凝土比具有以下優(yōu)點(diǎn)：
(1)石屑混凝土的粘聚性、保水性、泌水性好于普通混凝土。
(2)石屑混凝土的抗壓強(qiáng)度、辟拉強(qiáng)度、軸心抗壓強(qiáng)度均比普通混凝土高。
(3)石屑混凝土的抗?jié)B性和抗凍性比普通混凝土高。
(4)石屑混凝土內(nèi)部密實(shí)‚碳化深度小。
(5)在滿足設(shè)計(jì)要求的強(qiáng)度與施工要求的稠度條件下‚采用石屑混凝土一般可降低成本15%左右。 ——論文作者：姜莉‚王磊‚朱輝
