摘 要： 摘要:文章在Teland等人的混凝土侵徹量綱分析基礎上，采用無量綱沖擊指數，依據99組混凝土大比例正侵徹試驗數據，擬合出無量綱侵徹深度與沖擊指數關系的本征函數，根據原型試驗擬合出射彈質量修正系數，引入防護結構可靠性設計要求的調整系數，提出一個新的通
摘要:文章在Teland等人的混凝土侵徹量綱分析基礎上，采用無量綱沖擊指數，依據99組混凝土大比例正侵徹試驗數據，擬合出無量綱侵徹深度與沖擊指數關系的本征函數，根據原型試驗擬合出射彈質量修正系數，引入防護結構可靠性設計要求的調整系數，提出一個新的通用型侵徹計算公式。另選62組混凝土、50組鋼筋混凝土、20組纖維混凝土、18組巖石和63組土壤原型或大比例模型侵徹試驗數據，對文章公式進行合理性檢驗和分析，結果表明:文章公式計算結果與試驗值相符較好，總體水準、可靠率和合理率優于Young公式等經驗公式，滿足防護結構設計計算要求，提出下一步需要研究的內容。
關鍵詞:混凝土;巖石;土壤;侵徹;經驗公式
引言
侵徹效應是武器侵徹能力評估和防護結構研究設計的基礎問題，射彈對介質的侵徹深度與射彈條件(彈體材料、彈重、彈徑、長徑比、彈頭形狀等)、入射條件(命中速度、命中角等)和靶體條件(靶體強度、組成成分、密實度等)等因素有密切關系。目前侵徹深度的計算方法可歸為經驗法、解析法和數值法，由于彈靶相互作用引起的復雜力學行為，這三種計算方法在解決侵徹深度的預測問題上都不太理想，相對而言，經驗法來源于試驗數據的統計分析，在采納的試驗數據范圍內有較高的可信度，至今經驗法仍占有很重要的地位，國內外防護設計規范和手冊均采用經驗公式。
射彈對介質的侵徹深度計算公式很多，為規范手冊采用或推薦的代表性經驗公式有:
(1)別列贊公式[1]，最早由前蘇聯1912年提出，我國防護工程科研人員多次對其進行試驗驗證，并根據試驗結果修正了彈體特征參數，補充了高強混凝土等材料的侵徹系數[2]，適用于防護結構設計所涉及的主要介質的侵徹計算。
(2)Young公式[3]，由美國Sandia國家試驗室(SNL)的Young提出，該公式多次依據試驗進行修訂，適用于防護結構設計所涉及的主要介質的侵徹計算。
(3)ACE公式[4]，由美國陸軍工程兵1946年提出，適用于混凝土的侵徹計算，也可用于纖維混凝土，對鋼筋混凝土，可按Young公式關于鋼筋的體積含鋼率μ對侵徹深度影響，將混凝土侵徹深度值乘以(1-9.091μ)，作為鋼筋混凝土侵徹深度計算值。
(4)NDRC公式[5]，由美國國防研究委員會1946年提出，適用的靶體介質類型與ACE公式相同。
(5)Forrestal公式[6]，由SNL的Forrestal1994年提出，適用的靶體介質類型與ACE公式相同。
(6)Bernard-Ⅰ公式[7]、Bernard-Ⅱ公式[8]、Bernard-Ⅲ公式[9]，由美國工程兵水道試驗站(WES)的Bernard分別于1977年、1978年和1979年提出，適用于巖石的侵徹計算。
從武器侵徹能力試驗預測和評估的角度，人們希望經驗公式預測結果準確度高，即對公式預測的總體水準和合理率要求高。從防護結構設計的角度，則希望經驗公式在滿足一定的精度情況下，要求公式計算結果的可靠率高，公式為通用型(適用的靶體介質類型多)，使用方便。從對上述公式的合理性研究結論看[10-13]，有的公式對低速沖擊預測結果較好，對中高速沖擊則較差，有些公式則相反;有的公式預測的合理率較高，但可靠率達不到要求;有的公式對某種靶體材料計算結果較為合理，但對另一種靶體材料則不太理想。
相關知識推薦：土木工程結構方向?qū)I(yè)的期刊
本文根據防護結構設計要求，對國內外進行的原型或大比例模型試驗數據分析，建立一種新的通用型侵徹計算公式，以克服目前通用型公式較少、計算結果不太理想的問題，為規范修訂和公式校準提供參考。
1本文公式
Halder等[14-15]、Adeli等[16]通過對剛性彈侵徹混凝土的量綱分析，認為無量綱侵徹深度hq/d可表述為無量綱沖擊損傷勢I的函數，據此并根據不同的試驗數據，分別擬合出Haldar—Mille公式[14]和AdeliAmin公式[16]。
2合理性評估的依據和標準公式合理性評估的依據是試驗，Young[3]對原型試驗和比例模型試驗的侵徹效應進行了分析對比，提出侵徹試驗的縮比大于1/4～1/3時，才能得到較為可信的試驗結果。

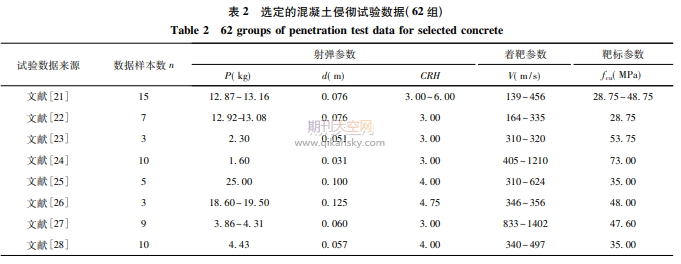

3合理性分析根據上述評估的依據和標準，考察本文公式和其他典型侵徹經驗公式與試驗相符情況，并分析本文公式的合理性。
(2)對鋼筋混凝土靶標，在3
(3)對纖維混凝土靶標，在2
(4)對巖石靶標，計算結果偏于試驗的上限值，當Z>15時，計算結果明顯大于試驗值，初步分析可能仍是速度超出侵徹極限速度導致的，由于該范圍內試驗樣本數少，有待于補充試驗進行驗證。
(5)對土壤靶標，在960時，計算結果大于試驗值，初步分析可能是深層的土壤密實度比淺層土壤大得多，其抗侵徹性能明顯好于淺層土壤，而公式計算所采用的強度特征值是淺層土壤的，計算結果自然大于試驗值。
3.2與其他經驗公式的比較
表7為各個公式預測結果與試驗對比的統計。圖2～圖6為3個通用型公式(別列贊公式、Young公式和本文公式)對各種靶標介質計算結果的δi-Z關系圖，以此來比較公式計算結果與試驗值的相對值分布。
從表7的結果統計和圖2～圖6的δi分布，可以看出各個公式在選定試驗數據范圍內的表現:(1)本文公式對混凝土、鋼筋混凝土、纖維混凝土、巖石、土壤的侵徹計算結果合理，無論是總體水準、可靠率，還是合理率，都滿足防護結構設計計算要求，δi分布較為規律和集中，明顯優于別列贊公式和Young公式。本文公式對巖石的侵徹計算結果合理率僅為50%，雖然高于其他兩個公式，但仍略顯偏低。
(2)別列贊公式對混凝土、鋼筋混凝土、纖維混凝土和土壤的侵徹計算結果較為合理，對巖石的侵徹計算結果過于保守。對混凝土侵徹的計算結果合理率略顯偏低，圖2表明其失效區域主要在Z>15(中高速)的范圍，說明該公式適合Z≤15(中低速)情況下的混凝土侵徹計算。
(3)Young公式對混凝土、鋼筋混凝土和土壤的侵徹計算結果較為合理，對纖維混凝土和巖石的侵徹計算結果過于保守。對混凝土侵徹的計算結果合理率略顯偏低，圖2表明其失效區域主要在Z>15的范圍，說明該公式適合Z≤15情況下的混凝土侵徹計算。
(4)ACE公式對鋼筋混凝土的侵徹計算結果基本合理，對混凝土和纖維混凝土的侵徹計算結果不太理想。
(5)NDRC公式對鋼筋混凝土、纖維混凝土的侵徹計算結果基本合理，對混凝土的侵徹計算結果不太理想。
(6)Forrestal公式對鋼筋混凝土和纖維混凝土的侵徹計算結果較為合理。對混凝土的的侵徹計算結果基本合理，但總體水準和可靠率略顯偏低，其失效區域主要在Z<15的范圍，說明該公式適合Z>15(中高速)情況下的混凝土侵徹計算。
(7)Bernard-Ⅰ公式、Bernard-Ⅱ公式和Bernard-Ⅲ公式對巖石的侵徹計算較為合理，其中Bernard-Ⅰ公式、Bernard-Ⅱ公式的可靠率接近90%，基本滿足設計要求，但合理率只有45%～50%，略顯偏低，Bernard-Ⅲ公式的總體水準較高，但可靠率又略顯偏低。
4需要進一步研究的問題
從上述合理性分析可以看出，本文公式計算結果與試驗值相符，在總體水準、可靠率和合理率方面，優于別列贊公式、Young公式等，但這個結論僅限于本文所選的試驗樣本，擴大試驗樣本范圍，情況有可能有所變化。
由于國內外的不少原型試驗數據沒有公開，本文雖然收集了盡可能多的原型和大比例試驗數據，但試驗樣本仍存在以下缺陷:
(1)對混凝土、鋼筋混凝土和纖維混凝土靶標，試驗樣本的彈重均為公斤級和十公斤級，缺乏百公斤級和千公斤級的試驗數據。另外，纖維混凝土的試驗樣本數只有20組，稍顯不足。
(2)對巖石靶標，試驗樣本全部為原型試驗，但樣本數只有18組，數量不足。
(3)對土壤靶標，試驗樣本雖然為原型試驗，但土壤類別只有2種，均為美國Tonopah試驗場羚羊湖地區的場地土，一種為密實堅硬的粉砂質黏土，另一種為潮濕堅硬黏土，土壤類型偏少。
除了需要補充試驗樣本外，還有以下問題值得進一步研究:
(1)公式的構成
本文對混凝土、鋼筋混凝土、纖維混凝土、巖石和土壤等靶體介質，通過對各種比例的卵形彈侵徹試驗數據的分析發現，在射彈質量相差不大的情況下，f(Z)用二次多項式，計算精度就基本滿足防護結構設計要求。
對其他介質或復合材料，二次多項式的計算精度是否滿足要求，如何確定介質抗侵徹性能的強度特征值R，需要做進一步研究。
表1中土壤的抗侵徹性能的強度特征值R，僅驗證了密實堅硬的粉砂質黏土和潮濕堅硬黏土計算結果的合理性，對其他土類是否合理，有待于進一步研究。
(2)射彈質量影響系數
小比例模型試驗比原型試驗的侵徹時間短，載荷條件惡劣，試驗數據外推的侵徹深度存在“失真”現象，需要修正。彭永等[19]的研究表明，原型試驗的hq/d是1/15模型試驗hq/d的1.65～1.78倍，吳飚等[20]的研究表明，原型試驗的hq/d為模型試驗的hq/d乘以比例系數的0.1～0.2次方。
本文公式的本征函數是依據射彈質量為1～100kg的混凝土試驗數據建立的，射彈質量影響系數是根據射彈質量為100～1200kg、數量較少的鋼筋混凝土侵徹試驗數據擬合出的，從與本文選定的巖石和土壤原型試驗侵徹試驗比較看，本文公式與試驗相符，但對靶體介質為其他介質，或射彈質量1200kg以上的計算結果是否合理，還有待于進一步研究。
(3)射彈的侵徹極限速度
與Young公式等大多數經驗公式一樣，本文公式?jīng)]有給出適用的侵徹速度范圍，原因就是無法準確確定射彈的侵徹極限速度。
Johnson等[40]的試驗證明，當射彈命中速度在未達到侵徹極限速度前，侵徹深度是隨著命中速度的增加而增加的，達到侵徹極限速度后，當進一步提高命中速度時，侵徹機理發生變化，彈體頭部質量磨蝕，彈體變形嚴重甚至斷裂，對應的侵徹深度反而下降。因此，對某種彈體和堅硬介質靶標，存在一個侵徹極限速度和極限侵徹深度。目前國內開展了相關研究[41-44]，取得一定進展，但相關成果缺乏原型試驗的進一步驗證。
本文公式對鋼筋混凝土、纖維混凝土和巖石等堅硬介質在中高速侵徹下的計算結果高于試驗值，初步分析可能就是試驗時的命中速度已經超出了侵徹極限速度。為使公式計算結果更加合理，需要明確射彈的侵徹極限速度，這也是下一步需要研究的內容。
5結論
根據所選的5種典型介質侵徹試驗依據和評估標準，通過計算結果與試驗值的對比分析，得出以下結論:
(1)本文公式計算結果與試驗值相符較好，說明公式構成是合理的。
(2)本文公式在以下范圍內預測結果較好:3
(3)本文公式計算結果的總體水準、可靠率和合理率，滿足防護結構設計計算要求，計算值對試驗值的相對值分布較為規律和集中，總體上優于別列贊等經驗公式。
上述結論僅限于本文所選的試驗樣本范圍，纖維混凝土和巖石的試驗樣本數量略顯不夠，土壤類型偏少，有待于進一步補充試驗樣本進行驗證。另外，本文公式的構成、射彈質量影響系數、命中速度的適用范圍等，還有待于進一步研究。——論文作者：王安寶鄧國強楊秀敏任王軍周布奎張磊張想柏
