發布時間：所屬分類：工程師職稱論文瀏覽：1次
摘 要： [摘 要] 冷噴涂作為一種低溫固態成型技術，具有基材熱影響
[摘 要] 冷噴涂作為一種低溫固態成型技術，具有基材熱影響小、粉末材料不易氧化、沉積效率高等特點，可用于金屬防護涂層制備、零部件修復和增材制造。首先從冷噴涂系統、噴涂材料、噴涂工藝 3 個方面介紹了冷噴涂技術的特點; 其次總結了近年來冷噴涂技術在粉末材料設計、涂層結合機理、組織結構與性能調控方面的研究進展; 然后，詳述了冷噴涂技術在國外海軍艦船領域的應用情況; 最后，簡述了冷噴涂技術在我國海軍艦船領域的研究及應用情況，并對其未來發展方向進行了展望，以期提高我國海軍艦船裝備腐蝕防護及維修保障能力。
[關鍵詞] 冷噴涂; 金屬涂層; 零件修復; 腐蝕; 艦船
0 前 言
冷噴涂( Cold spray，CS) 又稱冷氣動力噴涂( Cold Gas Dynamic Spray，CGDS) ，是一門新興的表面工程技術。作為一種固態成形技術，冷噴涂通過一定溫度與壓力的氣體( 氮氣、壓縮空氣、氦氣等) 將固態顆粒加熱加速后，高速碰撞固態基體產生適當的變形而牢固結合在基體表面沉積形成涂層[1-4]。與熱噴涂相比，冷噴涂不需要高溫的等離子射流、火焰流或電弧等熱源來加熱熔化噴涂材料，其采用加熱的高壓氣流將噴涂材料顆粒加速至臨界沉積速度以上，噴涂顆粒以固態形式碰撞沉積到基體表面，通過顆粒之間和顆粒 -基體界面局部塑性變形引起的局部冶金結合和機械聯鎖實現沉積，影響其沉積性能的主要因素是固態顆粒與基體的碰撞作用行為[1]。因此，冷噴涂具有加工溫度低、對基體熱影響小、噴涂材料不易氧化的特點。20 世紀 80 年代中期，前蘇聯科學院西伯利亞分院理論與應用力學研究所的 Alkimov 等人在進行超音速風洞試驗時發現示蹤顆粒速度在超過一定的臨界值后發生了沉積現象，基于此提出了冷噴涂的概念，并在 1994 年申請了冷噴涂專利[2，3]。2000 年在加拿大蒙特利爾召開的國際熱噴涂會議組織了首場冷噴涂報告會，在國際上引起了廣泛關注[5]。經過 20 余年的發展，國內外學者在冷噴涂裝備研發、噴涂過程數值模擬、噴涂材料設計、制備工藝優化等方面開展了大量的研究，這些研究推動了冷噴涂技術在航空航天、能源電力、武器裝備、醫療器械、增材制造等領域的工業化應用[6]，但是關于冷噴涂技術在船舶海洋裝備領域的應用報道較少。本文在廣泛查閱國內外相關文獻的基礎上，從冷噴涂技術特點、研究進展、艦船領域應用 3 個方面對冷噴涂在艦船裝備領域的發展進行了展望。
1 冷噴涂技術特點
與熱噴涂相比，冷噴涂技術在噴涂系統、噴涂材料、噴涂工藝方面具有顯著的特點[6，7]:
( 1) 熱輸入低。冷噴涂設備雖然采用具有一定溫度的( 400～1 000 ℃ ) 高壓( 0.35 ～ 7.00 MPa) 氣體作為動力[8]，但是從噴嘴流出的膨脹氣流溫度較低( 100 ～ 500 ℃ ) ，因此涂層沉積過程對基體組織結構的影響很小，特別適宜于在輕合金和金屬薄壁件等對溫度比較敏感的表面制備涂層。
( 2) 噴涂材料不易氧化。噴涂粉末在 N2、He 氣等非氧化性氣流中加熱加速，且加熱溫度較低，沉積的涂層基本不會發生氧化，有利于高性能金屬涂層的制備。
( 3) 涂層致密。冷噴涂是通過高速粒子固態碰撞沉積形成涂層，優化參數下沉積的涂層孔隙率極低，接近塊體材料; 涂層中殘余應力較小且主要是殘余壓應力，因此沉積層厚度不受限制。
( 4) 噴涂效率極高。一般金屬粉末沉積效率可達 90%以上，沉積速率可達 25 kg /h，適宜于大型金屬構件的局部修復和增材制造。澳大利亞 Titomic 公司通過商用冷噴涂系統成功打印出了 4.5 m 的鈦合金構件。
( 5) 涂層加工性能優越。細小的噴涂粉末經充分塑性變形沉積形成致密的涂層，因此涂層表面粗糙度較低，且具有極佳的加工性能。
1.1 冷噴涂系統
根據工藝不同，目前冷噴涂系統可分為高壓冷噴涂( High Pressure Cold Spray，HPCS; ﹥ 1 MPa) 、低壓冷噴涂( Low Pressure Cold Spray，LPCS; ≤1 MPa) 、真空冷噴涂( Vacuum Cold Spray，VCS) 3 類。高壓冷噴涂系統原理如圖 1a 所示[6]，高壓氣體經加熱器加熱后通過拉瓦爾噴嘴( Laval nozzle) 加速產生超音速氣流，將微米級的噴涂粉末通過高壓送粉裝置送入超音速氣流中加速加熱后，以固態形式碰撞沉積到基體表面形成涂層。圖 1b 所示是德國 Impact Innovations 公司的高壓冷噴涂系統，主要由控制系統、噴槍、加熱器、送粉器、氣源及噴涂機械手等組成，其核心構件是噴槍。低壓冷噴涂系統是為了滿足現場的涂層制備或構件修復而開發，結構與高壓冷噴涂基本相同，為了降低送粉難度，通常在 Laval 噴管的擴展段壓力較低的部位送入粉末。真空冷噴涂是指在低于大氣壓的環境中進行噴涂，主要采用亞微米尺度的陶瓷微粒在低壓外部環境下實現陶瓷涂層的沉積，低壓環境可降低外部氣體分子對亞微米尺度粉末的減速效應。與傳統的熱噴涂相比，冷噴涂過程熱輸入明顯降低，即便是在大氣氣氛下粉末顆粒也不會發生氧化，因此特別適合易氧化金屬材料的涂層制備; 材料沉積過程中熱應力較小，對工件熱影響較小，避免了工件的變形及基體金屬的相變。
西安交通大學于 2001 年初自主研發了國內首套 CS -2000 型冷噴涂試驗系統，德國冷氣技術( Cold Gas Technology，CGT) 氣體公司 2001 年在國際熱噴涂大會期間首次展出了 Kinetiks Ⓒ 3000 型商用冷噴涂系統，隨后，美國、日本、韓國、德國等國家的研究機構和公司也推出了不同型號的冷噴涂系統[1]。目前應用較廣的高壓冷噴涂設備主要來自德國 Impact Innovations、日本Plasma Giken 以及美國 VRC Metal Systems 等公司; 低壓冷噴涂設備主要來自加拿大的 Center Line、美國的 Inovati、俄羅斯 OCPS 等公司。值得一提的是，美國 Inovati 公司的 KM 系列低壓冷噴涂系統具有機架式噴槍和手持式噴槍，采用 He 氣加速，氣體壓力 0.35 ～ 0.90 MPa，溫度 0～1 000 ℃。該系統是美國海軍用于裝備維修的主要設備[8]( 該系統受美國商務部監管，禁止出口到中國軍工科研單位) 。
1.2 噴涂材料

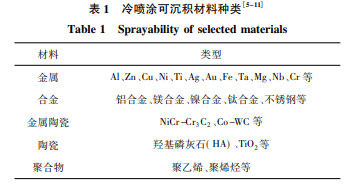

從原理上來說，冷噴涂可沉積的涂層材料幾乎包括所有的金屬、金屬 -陶瓷復合材料，如 Al、Zn、Cu、Ni、 Ti、Ag、Fe、NiCr 等金屬和合金，Cr3 C2-NiCr、WC -Co 等金屬-陶瓷復合材料，涂層厚度從幾十微米到幾厘米。隨著冷噴涂裝備的發展，氣體溫度和壓力范圍越來越廣，可噴涂沉積的材料種類不斷增加。根據近年來文獻報道，可噴涂主要材料見表 1 所示[5-11]。不同噴涂材料賦予了涂層不同的性能，因此冷噴涂在制備耐腐蝕、耐高溫、耐磨等保護涂層、光催化 TiO2、羥基磷灰石等功能涂層以及金屬構件修復、噴涂成型等方面具有良好的應用前景。
1.3 噴涂工藝
圖 2 介紹了常用的金屬噴涂技術操作窗口，冷噴涂具有溫度最低、速度最高的特點。
影響冷噴涂沉積涂層性能的因素有粉末粒度( 一般 10～50 μm) 、臨界速度、載氣參數( 氣體壓力、溫度、類型) 和噴涂距離等，臨界速度和載氣參數是其中的關鍵。
( 1) 臨界速度。臨界速度是指噴涂粒子碰撞基體材料時能實現沉積的速度，冷噴涂沉積涂層所需的粒子臨界速度窗口一般在 300 ～ 1 200 m /s 范圍，低于下臨界速度時粒子將發生反彈，高于上臨界速度時會撞擊造成基材熔化，產生侵切效應，主要用于武器裝備領域[1]。表 2 列出了部分金屬材料的臨界速度[12，13]。對于同種粉末材料，粉末粒度、氧含量、噴涂距離等都會影響其臨界速度。目前的研究結果表明，粉末的氧含量越高，粉末臨界速度越高。以 Cu 為例，當粉末的含氧量在 0.04%( 質量分數，下同) 時，沉積臨界速度約 300 m /s; 當粉末氧含量提高到 0.38%時，沉積臨界速度將提高到 610 m /s，同時沉積涂層的結合強度由 35 MPa 降低到 18 MPa [14-16]。由于金屬粉末的氧元素主要以氧化膜的形式存在于粉末表面，顆粒高速撞擊基體時，表面的氧化膜阻礙了新鮮金屬表面的接觸，不利于顆粒間的微冶金結合。粉末的氧含量越高、表面氧化膜越厚，涂層沉積難度越大，獲得的涂層質量越差[17]。
( 2) 載氣參數。載氣參數包括氣體壓力、氣體溫度和氣體類型。一般來說，隨著氣體壓力增加，顆粒速度逐漸增加; 氣體溫度的上升有利于獲得更高的顆粒溫度和速度，同時可軟化金屬材料，進而提高粒子塑性變形能力，有效提高涂層結合質量; 氣體的選擇要綜合考慮其加速效果、安全性、活性及成本等因素。表 3 綜合分析了常用氣體的冷噴涂適用性[8，12，17]: H2聲速最高，加熱效果最好，但是由于安全性較差，冷噴涂無法使用; He 氣聲速可達 965 m /s，幾乎超過了絕大部分金屬材料的臨界速度，作為冷噴涂載氣制備的涂層性能極佳，但是高昂的價格( 價格數十倍于 N2 ) 限制了其大規模工業應用; 高壓壓縮空氣成本極低，但加速效果一般，且較高的氧含量導致噴管、涂層氧化嚴重; N2加速效果較好，且價格較低，是一種良好的冷噴涂工作氣體。
2 冷噴涂技術研究進展
近年來，冷噴涂技術受到了美、日、韓、法、德、加、澳及我國學者的廣泛關注，美國陸軍研究實驗室、美國海軍裝備實驗室、日本國立物質研究所、法國貝爾福蒙貝利亞理工大學、德國聯邦武裝大學、西安交通大學、西北工業大學、中科院沈陽金屬所、廣東省科學院、洛陽船舶材料研究所等知名大學和研究機構在冷噴涂粉末材料設計、涂層結合機理、涂層組織結構與性能調控等方面開展了大量研究。
2.1 冷噴涂粉末材料設計
( 1) 粉末形貌粒度。粉末形貌、粒度等參數對涂層的沉積過程、組織結構和性能有顯著影響。Venkatesh 等[18]、Ma 等[19]通過氣體動力學數值模擬計算和粉末顆粒速度測試研究了冷噴涂粉末對沉積性能影響，研究表明在特定的氣流場條件下，給定成分的金屬粉末粒徑越小、形貌越不規則，顆粒速度越高，粉末的沉積效率越高，涂層越致密。但粉末粒徑越小、形貌越不規則，粉末流動性越差，送粉越困難。因此，適宜的冷噴涂粉末需保證足夠的流動性，同時粒徑盡可能小。
( 2) 粉末成分。通過在噴涂粉末中添加適量的硬質相顆粒，利用混合粉末中不同顆粒的沉積特性差異，能顯著提高涂層沉積效率和致密度[20]。Leger 等[21]研究了添加 Al2O3顆粒對鋁涂層性能的影響。通過在鋁粉中添加 15%( 質量分數) 的 Al2O3顆粒，涂層的孔隙率從 6.0%降低到 2.5%，同時硬質陶瓷顆粒通過撞擊活化金屬表面，提高了粉末沉積效率，沉積效率的提高機理尚待進一步闡明。Koivuluoto 等[22]研究了添加Al2O3顆粒對銅涂層組織和力學性能的影響，發現在涂層沉積過程中，硬質陶瓷顆粒產生的錘擊效應提高了涂層致密度與強度。
2.2 涂層結合機理
冷噴涂通過高速固態顆粒與基體發生碰撞產生極高的應力和應變后，通過“絕熱剪切失穩”引起塑性流變或塑性變形實現涂層的沉積[23]。目前，研究者主要通過計算機技術模擬計算與試驗相結合的方式研究涂層結合機理。對于冷噴涂中的涂層/基體結合機理尚無定論，絕熱剪切失穩是目前最主流的冷噴涂結合機理，通常將這一過程分為 4 個階段，首先噴涂顆粒與基體接觸發生碰撞，隨后產生的撞擊破壞了顆粒表面氧化膜，露出新鮮金屬，然后顆粒在剪切力作用下邊緣局部發生絕熱剪切失穩，當溫度升高產生的軟化作用大于應變產生的加工硬化作用時，緊密接觸的局部位置產生熔化，形成冶金結合[24]。
本文來源于：《材料保護》是由武漢材料保護研究所主辦的一本國內外公開發行的雜志。雜志內容包括電鍍，化學鍍，浸鍍，其他鍍覆，化學轉化膜，熱噴涂，涂料涂裝，腐蝕防護，清潔生產等多方面內容。
研究表明，在不同材料和沉積工藝條件下，涂層中顆粒之間存在物理結合、機械結合、冶金結合和化學結合等多種結合方式。Champagne 等[25]、Moridi 等[26]、 Sun 等[27]提出了機械結合機制來解釋顆粒沉積過程中界面結合機理: 噴涂顆粒發生絕熱剪切失穩并在高速沖擊下發生塑性流變和金屬射流，顆粒之間產生機械結合，形成機械聯鎖。Hussain 等[28]認為顆粒發生絕熱剪切失穩后，在較高的壓力作用下沉積在基體表面，通過劇烈的塑性變形使得新鮮金屬表面互相接觸，在范德華力作用下形成物理結合。Grujicic 等[29]認為顆粒碰撞產生絕熱剪切失穩，該過程產生的局部高溫能達到材料的熔點，從而在涂層 -基體界面、涂層之間形成冶金結合。一般認為，粉末氧化物含量、顆粒沉積時的塑性變形程度直接影響冶金結合程度。Xie 等[30]在鋁基體上冷噴涂沉積了 Ni 涂層，在界面處發現了 Ni3Al 金屬間化合物，證明了在顆粒塑性變形過程中產生的高溫會引發化學結合。
2.3 涂層組織結構與性能調控
冷噴涂組織結構與性能可通過多種方式進行調控，如噴涂粉末設計、工藝過程控制、熱處理等。雒曉濤等[17]系統總結歸納了冷噴涂金屬的組織結構與性能調控方法。
( 1) 噴涂粉末設計。通過粉末成分、粒度、形貌、結構、氧含量等特征參數能有效調控顆粒沉積過程、沉積機制和涂層組織結構與性能。西安交通大學熱噴涂研究團隊[31，32]通過調控金屬粉末結構，將多孔結構和實心結構的金屬粉末混合，利用高硬粉末的夯實效應提升了涂層致密度。李文亞等[33]利用冷噴涂制備了多孔 Ti 和 Ti 合金塊材，研究表明粉末成分、粒度及噴涂工藝對制備塊材的孔隙率有直接影響。雒曉濤等[34]在 Al 粉末中加入大粒徑的馬氏體不銹鋼噴丸顆粒作為原料，通過硬質噴丸顆粒在冷噴涂過程中的原位微鍛造效應，獲得了孔隙率低于 0. 3%的類塊材高致密 Al 涂層。
( 2) 噴涂過程控制。顆粒變形程度是影響冷噴涂沉積涂層致密度與內部結合質量的決定性因素，固態顆粒碰撞過程中，伴隨著顆粒動能向塑性應變與熱能的轉換，因此可通過提高顆粒碰撞速度與溫度促進顆粒塑性變形程度，降低涂層孔隙率，提高涂層結合質量[35，36]。在噴涂粉末、噴管結構確定的條件下，可通過調節氣體類型、氣體壓力、氣體溫度來提高顆粒速度。與 N2和空氣相比，He 氣具有更高的聲速，因此采用 He 氣可顯著提高顆粒速度和沉積涂層質量。Wong 等[37]系統研究了冷噴涂推進氣體對鈦涂層性能的影響，發現在同樣的推進氣體壓力下，以 He 氣作為推進氣體沉積的涂層更致密。通過提高氣體加熱溫度和對粉末進行預熱同樣能提高顆粒溫度[38，39]。
( 3) 涂層后處理。目前冷噴涂后處理方法有熱處理、攪拌摩擦、熱軋、等靜壓等多種。日本等離子技研公司[39]通過優化熱處理條件大幅提高了冷噴涂高致密 Cu、Al 涂層的伸長率，達到了與金屬塊材相當的水平，這是由于熱處理能促進顆粒之間的原子擴散，但是隨著熱處理溫度的進一步提高，涂層強度呈現下降趨勢。西安交通大學熱噴涂研究團隊[40]采用 1 150 ℃ 高溫對冷噴涂 Inconel 718 高溫合金涂層進行了熱處理，拉伸試驗發現涂層經熱處理后強度和延伸率明顯提高。Li 等[41]對冷噴涂 Ti 和 Ti6Al4V 涂層進行真空退火處理發現退火過程中粒子之間的接觸界面通過原子擴散和晶界遷移發生了冶金結合。Blose 等[42]采用熱等靜壓 ( Hot isostatic pressing，HIP) 方式對冷噴涂 Ti6Al4V 涂層進行了處理，大幅提高了涂層性能。
3 冷噴涂技術在艦船領域的應用
進入 21 世紀后，冷噴涂技術高速發展，冷噴涂涂層在腐蝕防護、磨損、零部件修復、增材制造等方面的優勢逐漸展現。早在 2000 年，美國制造與后勤技術研究所( iMAST) 等[43]針對海軍兩棲攻擊艇用鋁合金輪子、鋼制裝甲面臨的磨損、腐蝕問題，開展了冷噴涂沉積防腐、耐磨涂層應用研究。2006 年，美國海軍航空系統司令部( NAVAIR) 通過海軍制造技術( Navy ManTech) 計劃開展了腐蝕鎂合金零部件的冷噴涂修復技術研究; 2008 年，美國國防部發布了冷噴涂制造工藝標準: MIL -STD-3021; 2009 年，美國海軍航空系統司令部在切里波因特海軍航空維修站( NADEP -CP) 建立了冷噴涂示范設施[7]。在海軍艦船領域，冷噴涂技術的應用主要體現在腐蝕防護和修復再制造再方面。
冷噴涂沉積過程的低氧化特性使其特別適宜金屬防腐涂層的制備。美國陸軍研究實驗室( ARL) 開展了多種冷噴涂防腐蝕涂層應用研究，表 4 列出了其部分研究[7]。根據防腐機理不同，可將金屬涂層分為陽極性涂層( 如 Al、Zn 及其合金等) 和陰極性涂層( Cu、Ni、 Ti 等) 。
iMAST [43]利用冷噴涂技術在海軍兩棲攻擊艇用裝甲鋼表面沉積了一層 Al 涂層，腐蝕試驗表明，與涂覆環氧涂層相比，Al 涂層具有更好的耐蝕性能。美國陸軍、海軍在役艦載直升機、固定翼直升機用鎂合金變速箱殼體在海洋環境下極易發生腐蝕，傳統的電鍍鉻技術對鎂合金保護效果不佳，且環保性極差。為了解決該問題，ARL 研究人員采用冷噴涂沉積 Cu -Al 涂層對鎂合金殼體進行腐蝕防護及損傷修復，并對涂層耐腐蝕、沖擊、疲勞、實際服役性能進行了綜合測試，發現與鎂合金基體相比，冷噴涂沉積 Cu -Al 涂層具有良好的防護效果[44]。2012 年，NAVAIR、RUAG 公司與澳大利亞國防科學技術組織采用冷噴涂鋁合金粉末成功修復了澳大利亞海軍 SH-60 直升機齒輪箱鎂合金殼體，圖 3 所示為部分鎂合金變速箱殼體等部件冷噴涂修復前后對比。
由于傳統的高壓冷噴涂系統現場操作性能較差，不適合艦載維修，美國海軍通過小企業創新研究計劃 ( SBIR) 和國防部快速創新基金( RIF) 等項目，與 VRC Metal Systems 公司合作，開展了便攜式冷噴涂系統及冷噴涂修復技術研究，以提升美國海軍在艦修復能力[45]。圖 4 所示為 VRC 開發的便攜式冷噴涂系統原型及樣機。利用該設備，VRC 公司與美國海軍聯合開發了 3 項冷噴涂修復應用場景。第一，壓載水艙鋼制罐體修復。針對壓載水艙鋼制罐體嚴重的腐蝕問題，采用 6061 鋁合金粉作為噴涂材料，通過冷噴涂技術在腐蝕區域沉積一層 6061 鋁合金涂層，與采用焊接修復相比，不僅節省了大量時間，且涂層的犧牲陽極效應為鋼基體提供了更好的防護效果。第二，上層建筑焊接結構腐蝕防護。在艦船上層結構與船體焊接區域，由于現有的犧牲陽極塊保護效果有限，異種金屬焊接在焊縫處產生的電偶失配加速了焊縫區域的腐蝕，嚴重時會影響船體強度。通過冷噴涂技術在焊縫區域沉積一層 6061 鋁合金涂層，能有效提高焊縫區域耐腐蝕性能。第三，銅鎳合金閥門修復。船體內部的銅鎳合金閥門在海水長期沖刷、腐蝕綜合作用下，閥體及密封區域腐蝕嚴重。傳統電鍍修復技術存在結合力差、易脫落問題。采用冷噴涂 NiCr/CrxCy能快速修復閥門內部的腐蝕坑，修復層具有較好的結合力和硬度，大大提高了閥門服役壽命，修復后閥門見圖 5 所示。
美國 Inovati 公司面向實驗室研究、自動化生產、現場手動操作等不同場景需求，開發了不同配置的 KM 系列冷噴涂系統，如圖 6 所示，該系統采用低壓 He 氣加速，操作壓力低于 1 MPa，可噴涂多種金屬及金屬陶瓷。該系統是美國海軍維修專用設備[8]。圖 7 所示是現場修復直升機起落架表面腐蝕損傷，目前美國海軍多艘航母均配備有新型便攜式冷噴涂集成系統，以保障航母上艦載飛機的艦上維修需求[47]。
隨著便攜式冷噴涂系統的開發，冷噴涂技術已廣泛用于海軍艦船閥門、泵體等部件的修復，經試驗驗證，其修復效果明顯優于傳統的焊接、激光熔覆等工藝。普及特灣海軍造船廠在 2015 年采用 VRC 冷噴涂系統沉積 6061 鋁合金粉末成功修復了鋁合金閥門制動器密封面及表面的腐蝕坑，修復后的制動器通過了服役測試考核。2016 年，該船廠采用冷噴涂技術修復了“海狼”級攻擊核潛艇的鋁合金液動裝置及“尼米茲” 號航母的主循環水泵殼體，圖 8 所示為修復前后對比圖。
4 總結與展望
冷噴涂由于其工藝溫度低、沉積材料廣、快速成形、綠色環保等特點，在金屬防護涂層制備、零部件修復方面具有顯著的優勢。近 20 年來，國內外學者和研究機構在冷噴涂材料、涂層結合機理、組織結構與性能調控、噴涂系統開發方面取得了諸多進步，推動了冷噴涂在腐蝕、磨損防護、快速修復及增材制造方面的廣泛應用。作為世界第一海軍強國，美國已成功將冷噴涂應用于海軍艦載飛機及艦船設備的腐蝕防護及零部件修復，并制定了相關技術標準、規范，大大提高了其海軍裝備保障能力。“十一五”以來，洛陽船舶材料研究所、西北工業大學、西安交通大學等單位在軍委裝備發展部支持下，開展了多個冷噴涂研究項目，在冷噴涂腐蝕防護涂層制備、零部件修復、低壓冷噴涂設備開發等方面取得了一定成果。但受限于國內冷噴涂系統發展較薄弱、應用研究積累較少，且海軍在新技術應用推廣方面較為慎重，至今未見有冷噴涂技術在海軍艦船裝備上的實際應用案例。
冷噴涂技術在海軍裝備保障方面的技術優勢已得到驗證。未來，可通過軍工科研單位、高等院校、設備企業、海軍修造船廠聯合的方式，發揮各方技術優勢，聯合開展冷噴涂應用技術研究，并制定相關船舶標準、軍用標準，推動冷噴涂技術在海軍艦船領域的應用推廣，提高我國海軍艦船裝備腐蝕防護性能及修復保障能力。——論文作者：許康威1 ，雒曉濤2 ，武笑宇1 ，謝述鋒1 ，黃 磊1 ，蘇 搖1 ，田佳佳3
[ 參 考 文 獻 ]
[1] 李長久.中國冷噴涂研究進展[J]. 中國表面工程，2009， 22( 4) : 5-14. LI C J. The State -of -art of Research and Development on Cold Spraying in China[J]. China Surface Engineering， 2009，22( 4) : 5-14.
[2] ALKHIMOV A P，KOSAREV V F，PAPYRIN A N. A method of cold gas -dynamic deposition[J]. Soviet Physics Doklady，1990，35: 1 047-1 049.
[3] ALKHIMOV A P，PAPYRIN A N，KOSAREV V F，et al. Gas - dynamic spray method for applying a coating: US 5302414[P]. 1994-04-12.
[4] ASSADI H，KREYE H，Gärtner F，et al. Cold spraying -A materials perspective[J]. Acta Materialia，2016，116: 382- 407.
[5] BEMDT C. Thermal spray: Surface engineering via applied research ( Proceedings of the 1st International Thermal Spray Conference) [C]. OH，USA: ASM International Materials Park，2000.
[6] SHUO Y，CAVALIERE P，ALDWELL B，et al. Cold spray additive manufacturing and repair: Fundamentals and applications[J]. Additive Manufacturing，2018，21: 628-650.
[7] CHAMPAGNE V，HELFRITCH D. The unique abilities of cold spray deposition[J]. International Materials Reviews， 2016，61: 7，437-455.
[8] 黃春杰，殷 碩，李文亞，等. 冷噴涂技術及其系統的研究現狀與展望[J]. 表面技術，2021，50( 7) : 1-23. HUANG C J，YIN S，LI W Y，et al. Cold Spray Technology and Its System: Research Status and Prospect[J]. Surface Technology，2021，50( 7) : 1-23.
[9] LI W Y，YANG K，YIN S，et al. Solid-state additive manufacturing and repairing by cold spraying: A review[J]. Journal of Materials Science & Technology，2018，34( 3) : 440- 457.
[10] LI W Y，HUANG C J，YU M，et al. State -of -the -art of cold spraying composite coatings[J]. Journal of Materials Engineering，2013，61( 8) : 1-10.
[11] LI W Y，ASSADI H，GAERTNER F，et al. A review of advanced composite and nanostructured coatings by solid -state cold spraying process[J]. Critical Reviews in Solid State and Materials Sciences，2019，44( 2) : 109-156.
